Paso 1: Introducción - RGB LED
Antes recibimos notas comenzadas, algo rápidas en circuitos y cómo se comporta el LED. Cuando usted compra un LED, debe ver un montón de escritura en la parte posterior del paquete que muestra especificaciones técnicas. Si parece que no puede localizar cualquier especificaciones, intente ejecutar una búsqueda en google en número de serie de la pieza. Estamos preocupados con tensión directa (VF, medido en voltios) y corriente directa (si, se mide en miliamperios). LED típico (que quema un color) tendrá un valor para cada una de estas variables. Sin embargo, usted puede notar que LEDs de diferentes colores tienen diferentes valores. En particular, rojo parece la menor tensión de paso mientras que el más alto azul cae la gota. Asimismo, su LED RGB más probablemente tienen diferentes valores para los tres colores. En la compra de sus materiales, tendrá que mantener estos valores en mente para que usted podrá elegir las resistencias de la derecha--no te preocupes, vamos a llegar allí!

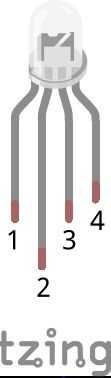

También notará que los LEDs RGB tienen cuatro cables en vez de dos. Como mencioné antes, el RGB LED es realmente un circuito muy pequeño que consta de tres diodos LED. Ahora, esto es donde las cosas se pueden conseguir un poco complicadas. RGB LED vienen en dos tipos: ánodo común y cátodo común. En el tipo de ánodo común, el cable más largo está conectado al borne positivo y permite corriente fluya a todos los tres LEDs interior mientras conduce 1, 3 y 4 son los conductores de tierra para rojo, verde y azul respectivamente. Por otro lado, tipos de cátodo común compartan una toma de tierra; los tres conductores más cortos son cada uno individualmente conectados al terminal positivo en el mismo orden. ¿Por lo tanto, que debe usted usar? Como principiante, quedaría con el tipo de cátodo común. Cátodos comunes le dará una mejor comprensión de cómo la frambuesa maneja salidas y del funcionamiento de circuitos, y mientras que el tipo de ánodo común funcionará con corriente que se hunde, es un poco más avanzados.
