Paso 3: Configuración de protoboard
Técnicamente, una placa sin soldadura no es necesario, pero hace cosas mucho más rápido y más fácil. Si opta por la soldadura, sin embargo, voy a asumir que usted tiene por lo menos algunos conocimientos básicos de circuitos y que los diagramas siguientes serán más que suficientes para ponerte en marcha.

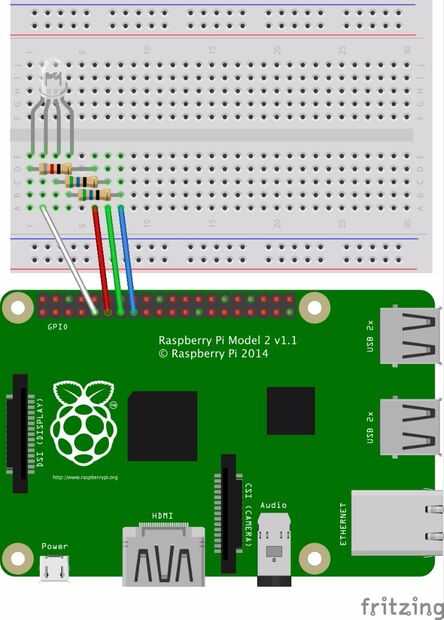

Una placa sin soldadura se utiliza en prototipos ya que permite fácilmente mover componentes en un circuito sin tener que soldar y desoldar. Créeme cuando digo que una placa sin soldadura puede afeitarse horas incluso un simple proyecto. Puede solderless tableros, columnas positivas y negativas, llamados autobuses, ambos conectados a los terminales positivo y negativo en el suministro. Usando los cables de puente, podemos conectarnos a estos autobuses para circuitos de forma. Las columnas entre los dos conjuntos de autobúses, denominados A-E y F-J, son conectadas por filas, pero estas conexiones no se cruzan el divisor central. Por ejemplo, columnas A-E en fila 1 hacen un carril, columnas F J en fila 1 hacen otro carril, y columnas A-E en la fila 2 hacen un carril separado. Ahora que entendemos que, hablemos un poco sobre circuitos. Para este circuito, debemos conectar el cátodo común con un conector de tierra y cada uno de los tres ánodos para un diverso perno programable a través de un resistor. En este caso, usaremos número de pines GPIO 9, 11, 13 y 15 (hay dos convenciones de nomenclatura diferentes para los pernos GPIO de la Pi - esto es utilizando la Convención de "tablero"). PIN número 9 es un terreno, para conectar el cátodo a la y luego conecte el rojo, verde y azul a los pines 11, 13 y 15.
Una vez hecho esto toda configuración, podemos seguir adelante y probar nuestro circuito - no queremos un circuito defectuoso, haciéndonos pensar que nuestro código está mal. Para ello, desconecte el circuito de su Pi excepto la conexión a tierra y encienda el Pi. Una vez que ha arrancado el sistema operativo, empezar tomando el cable rojo de la placa y colocar en el pin número 1. Este pin no es programable y está siempre a 3, 3V, por lo que cuando se conecta el cable rojo, el LED rojo se encenderá. Hacer esto para los tres colores.
