Usando un teclado con frambuesa Pi (2 / 4 paso)

Paso 2: Trazado de los cables

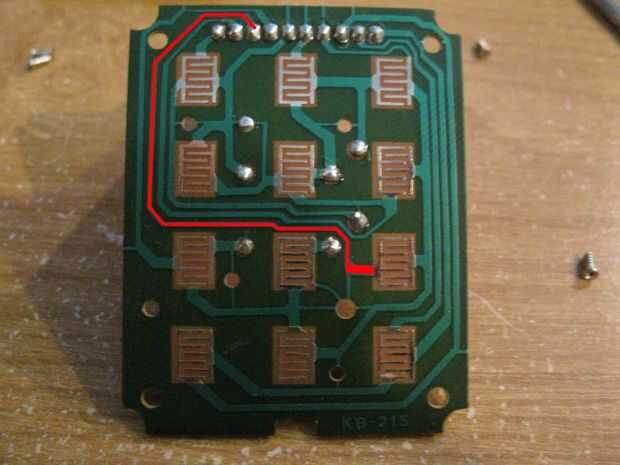

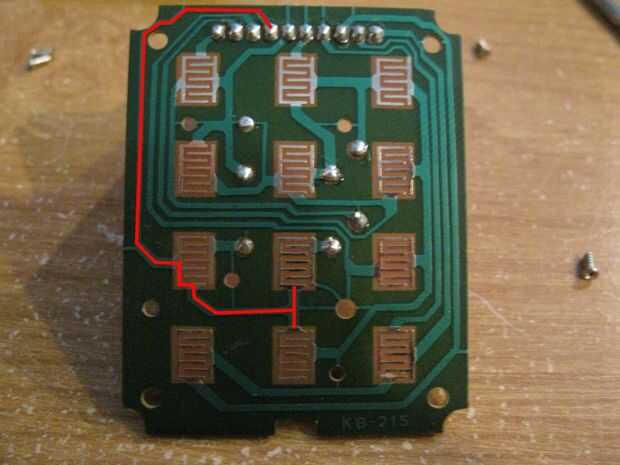

tengo 10 plomos, pero ninguna idea cómo llevan a los 12 botones diferentes.  Así que tengo que rastrear los cables.  Las imágenes a continuación trazan mi teclado particular con líneas rojas.  Las líneas punteadas siguen los puentes en la parte posterior.

Los pernos son filas o columnas.  Filas de cubren dos o más botones horizontalmente, y columnas cubren uno o más botones verticalmente (a pesar de que una de las claves podría ser una fila o una columna).  Resultados de búsqueda son los siguientes:

Filas: 1,2,3 y 9
Columnas: 4,5,6,7,8 y 10

Botón - fila-columna
1 - 1-5
2 - 1-6
3 - 1-7
4 - 2-5
5 - 2 - 6
6 - 2-7
7 - 4-5
8 - 4-6
9 - 3-7
0 - 4-7
* - 9 - 8
# - 9 - 10
