Paso 4: Circuito configuración parte 1 - WF32

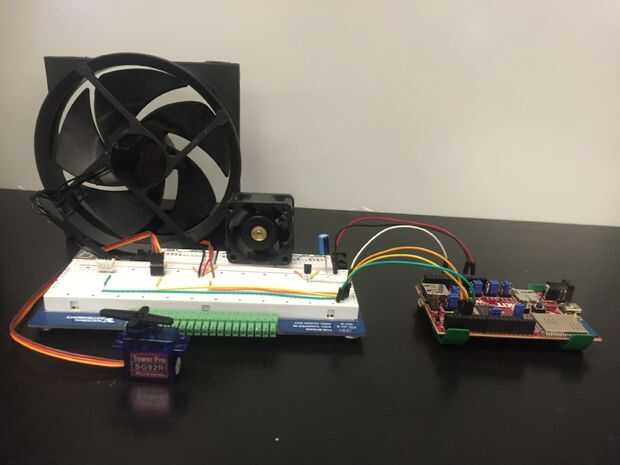

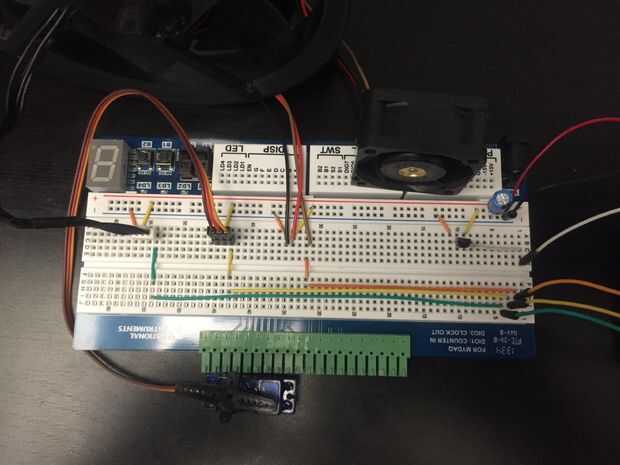

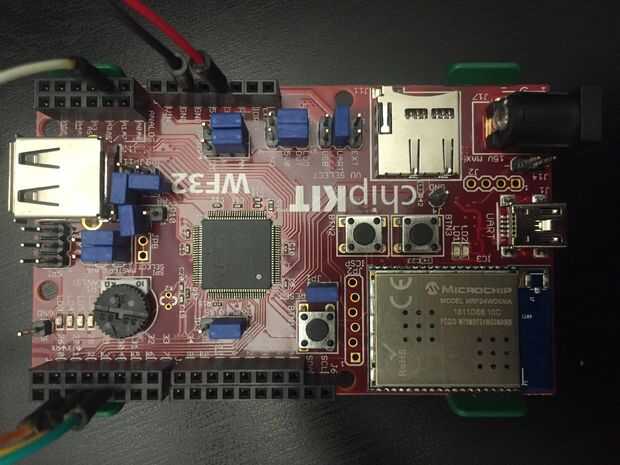

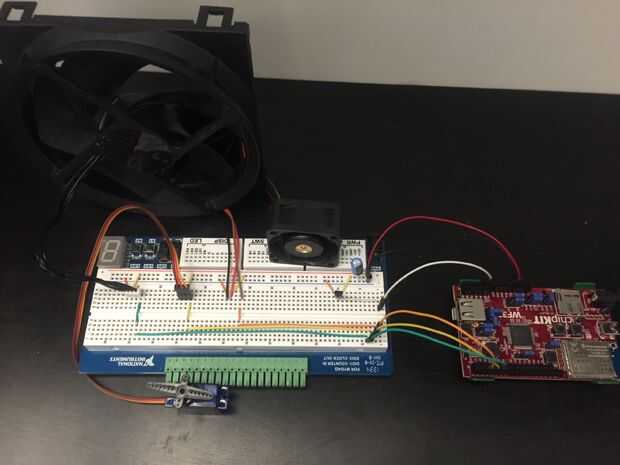

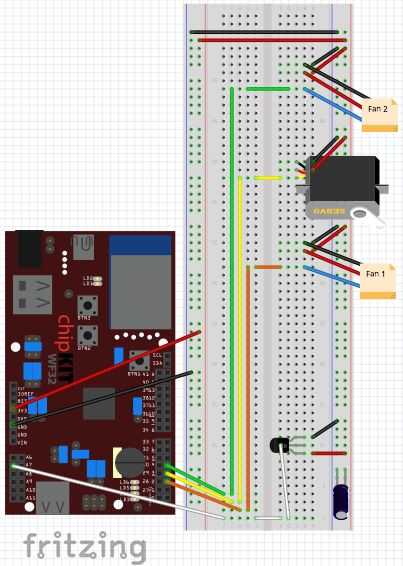

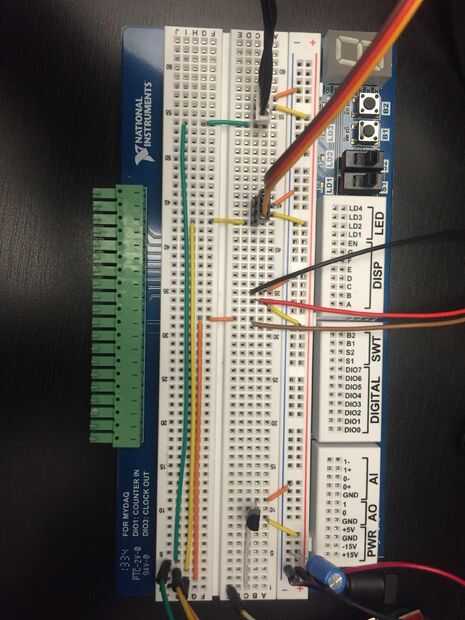

Conecte la alimentación y tierra a ambos lados de la placa. A continuación, inserte encabezados macho en las 3 o 4 tomas hembra el motor servo y los ventiladores (ver figura arriba para instrucciones de pin del ventilador). Para el servo Conecte el cable naranja al poder y el cable marrón a la tierra. Coloque un condensador electrolítico de 100uF en alimentación y tierra para alisar cualquier irregularidad en el voltaje. Conecte el cable de datos del servo (cable amarillo) al pin tres en su WF32 (importante utilizar un pin que soporta PWM). Repita este procedimiento para cada uno de los dos ventiladores se conecta el cable de datos de uno al pin 2 y el otro al pin 4. Lugar la TMP36 en la protoboard (es importante el orden de los pines) Conecte el eje izquierdo del piso hacia el lado al poder y el eje derecho a tierra. Conectar el pasador central con Analog pin 1(A1) de la WF32.
