Usar Arduino para comunicarse con el controlador de carga Indicador MT5 (3 / 3 paso)

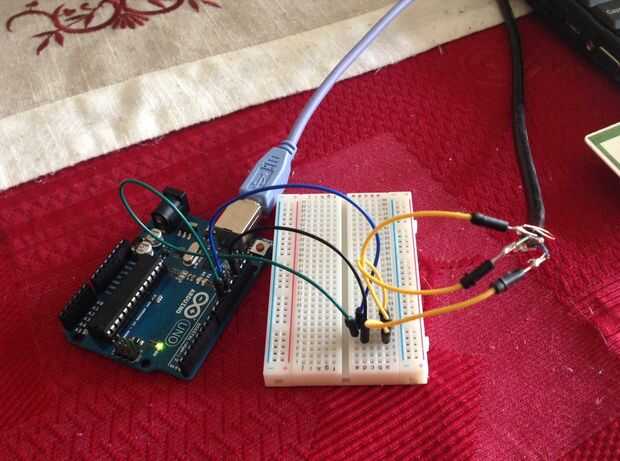

Paso 3: Conecte los cables a Arduino

Conecte el cable de tierra a masa de Arduino.

Uno de los 3, 3V los alambres se conecta al pin 10 y el otro 3, 3V cable se conecta al pin 11 de Arduino Arduino. Probablemente hay una forma de decir que va de los colores (comentarios Bienvenido!), pero solo hay 2 cables así intercambiarlos si no funciona la primera vez.

Ver los resultados en la ventana de serial (terminal emulator) en su computadora.

¡Buena suerte!
