Usar escudo de Lora y RPi para construir una puerta de entrada de LoRaWAN (7 / 9 paso)

Paso 7: Conecte el Lora Shield y MEGA 2560, subir el dibujo

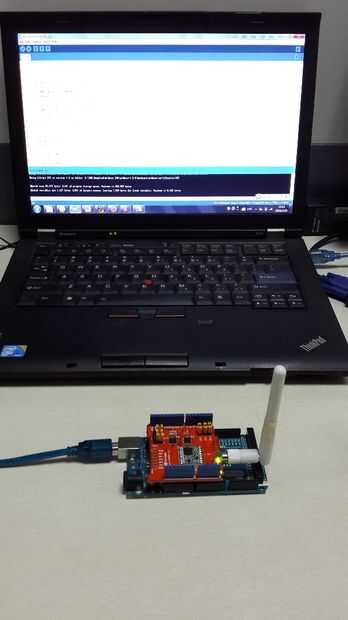

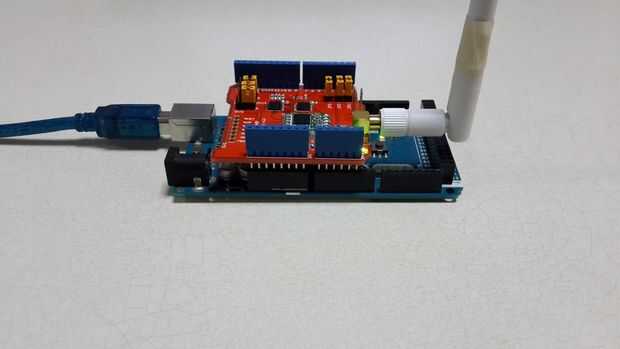

Conectar la Lora Shield y MEGA 2560 y puso la antena de 868MHZ. Conecte a la computadora mediante un cable USB.

Aquí, utilizamos el Arduino IDE1.68, necesitamos instalar este Arduino-países liabrary. Este repositorio contiene la biblioteca de IBM países (LoraMAC-en-C), ligeramente modificada para ejecutar en el entorno de Arduino que permite utilizando el SX1272, SX1276 tranceivers y módulos compatibles.

Nota: Esta biblioteca requiere Arduino IDE versión 1.6.6 o arriba, ya que requiere C99 mode debe estar habilitada por defecto.

Después lo que nos descarga el dibujo ttn desde este enlace.

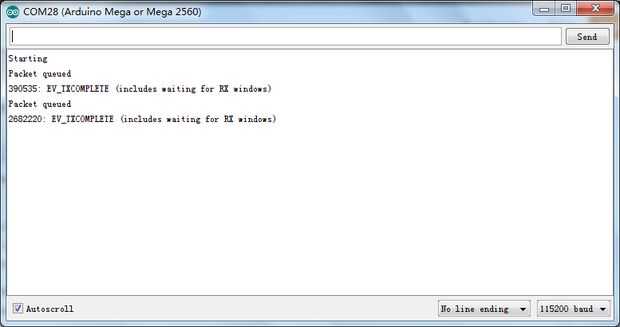

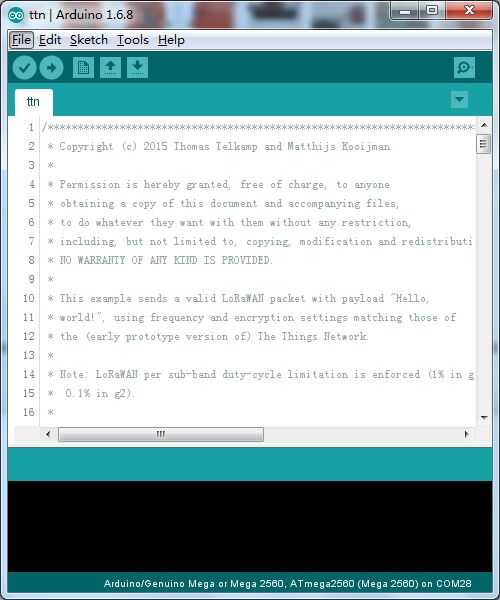

Abrir y modificar este dibujo, cambiar el 'DEVADDR' como su node_eui en línea 40, elegir la Junta derecha portuaria y la derecha para subir el dibujo. Podemos ver el resultado funcionando en el Monitor Serial si todo está bien. (foto 4)

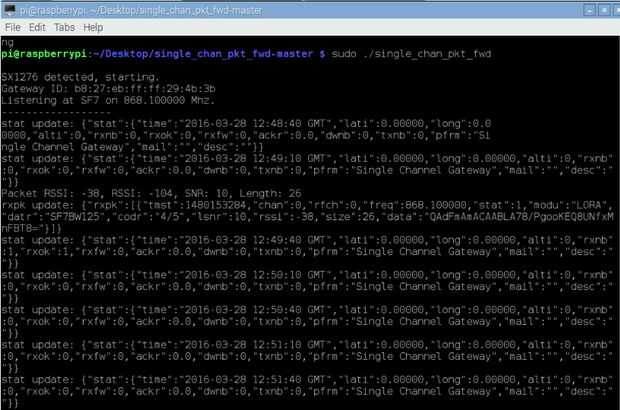

Al mismo tiempo que también podemos ver los resultados correspondientes en RPi.By forma predeterminada, el nodo envía a frecuencias de 10, la puerta de entrada está recibiendo a sólo 1, por lo tanto, un paquete por 10 minutos.

En una entrada "real" que veo todos los mensajes (cada minuto), sólo con esta pasarela canal solo era este fenómeno.

Esto no es una verdadera puerta de entrada, es para propósitos de prueba. Es LoRaWAN compatible, pero no conforme.

Consultehttp://forum.thethingsnetwork.org/t/single-channel-gateway/798/17 y http://forum.thethingsnetwork.org/t/single-channel-gateway/798/19

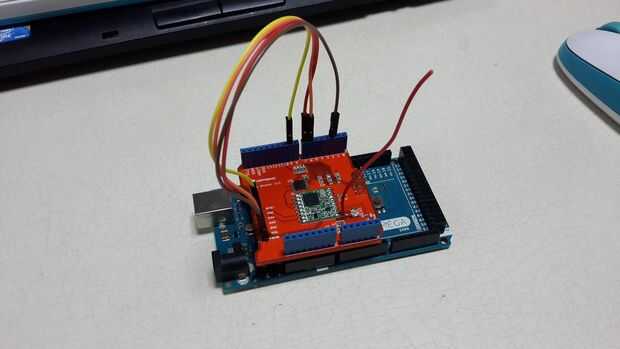

Si usas escudo a Lora v1.1 versión. por favor por cable como por debajo de código (como la última foto en este paso):
