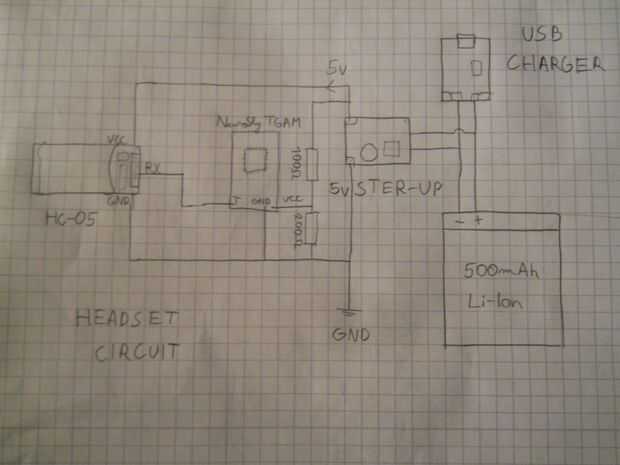

Paso 13: El esquema / electrónica
Siga las instrucciones y las imágenes de abajo y crear su propio auricular inalámbrico de EEG. Cada comentario es para una foto.
- Soldar los cables a los pines GND, VCC y T.
- Alambre soldado al pin "T".
- Divisor de tensión para reducir 5 voltios a 3,3 voltios para el chip.
- El cargador de litio, el paso de 5v el divisor del voltaje y el chip junto.
- Use alfileres de cabecera para conectar al módulo de Bluetooth.
- La electrónica hecha, lista para jugar...
No es tan difícil de construir...
Necesita una batería de iones de litio de 500mAh, un módulo elevador de voltaje de 5v para crear una resistencia estable de voltaje entonces un 100 Ohm y Ohm 200 a reduvóce tensión de 3.3 voltios estables. Soldar pernos header hembra para alimentación y transmisión de datos para el módulo de bluetooth.
La parte más importante es conectar el perno "T" con la "RX" en el módulo de Bluetooth. Esto lleva a nuestro proyecto de vida.
