Usar TEA5767 FM módulo para crear un Arduino basado en FM Radio (2 / 3 paso)

Paso 2: Esquema

En primer lugar instalaremos el escudo base de vinculador sobre Arduino Uno.
Instale un vinculador GPIO 6 y el otro vinculador botón 7 GPIO.
Conectar TEA 5767 a Arduino Uno de la siguiente manera:
SDA de TEA5767 breakout junta a A4 de Arduino.
SCL de TEA5767 breakout junta a A5 de Arduino.
TIERRA de TEA5767 breakout junta a GND de Arduino
VCC de TEA5767 breakout junta a VCC de Arduino.

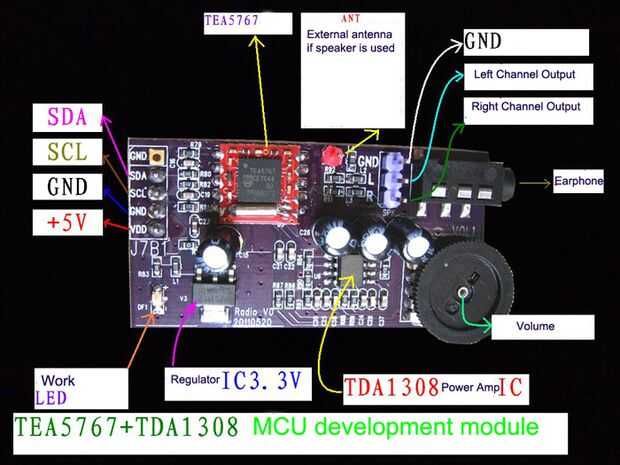

Las siguientes son las interfaces de TEA5767 breakout Junta y Arduino:
