Usar un Arduino con un control de N64 (1 / 5 paso)

Paso 1: Cableado del controlador

Lo primero que tienes que hacer es conectar tu Arduino al controlador
El controlador sólo utiliza tres cables: + 3.3V, de señal y tierra.

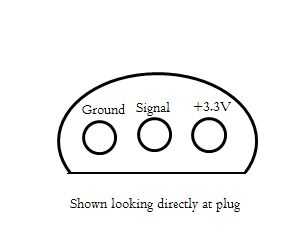

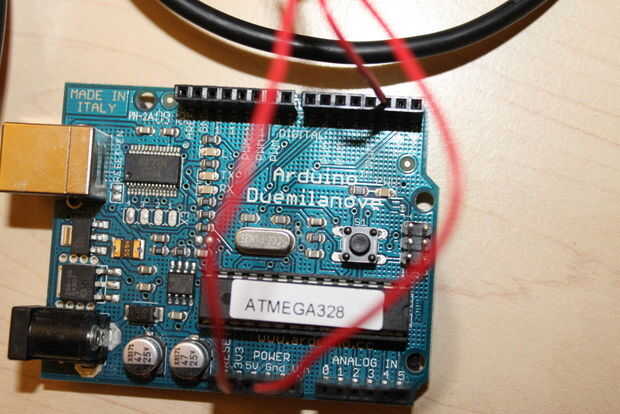

Busca directamente en el enchufe, terreno quedo más lejos, señal está en el centro, y + 3.3V está a la derecha. Con el cable, conecte a tierra y + 3.3V a los pines correspondientes en el Arduino y conecte el cable de señal al pin Digital 2 en el Ardunio.

Nota: Si tienes otro código en su Arduino, debe desconectar el regulador y subir el nuevo código de la siguiente página t o Arduino antes de encender con el mando conectado.

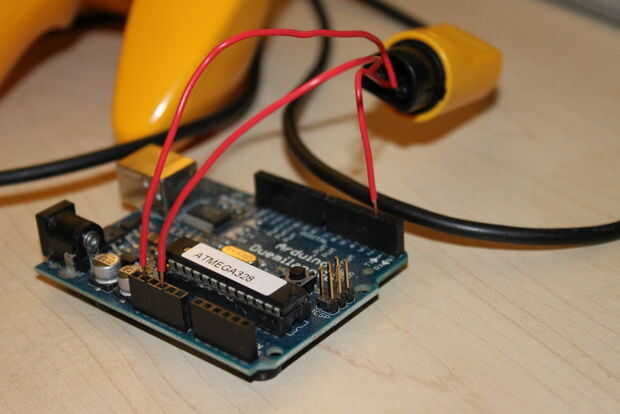

Conectar el Arduino
Conecte el cable USB y el Arduino tendrá poder.
