Usar una computadora la fuente de alimentación de escritorio proyectos electrónicos (1 / 4 paso)

Paso 1: planificación

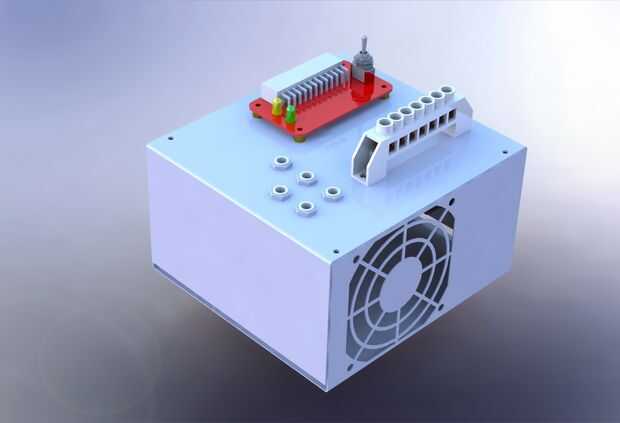

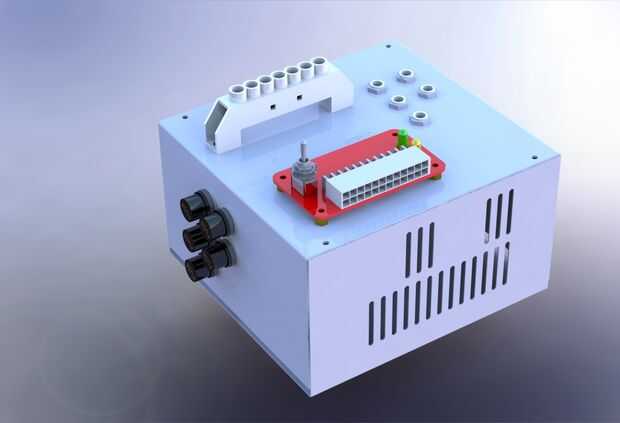

Ya que soy ingeniero, hice un montón de planificación antes de taladrar en realidad. Esto incluye cargar tantas partes como sea posible en una aplicación de CAD 3D. No sólo sería este let que me Coloque las piezas, pero pude imprimir una plantilla para taladrar cada agujero en la cáscara. Este paso se vuelve más importante como como cada proyecto se vuelve más complicado.

Al final de mi período de diseño, confirmó que mi fuente de alimentación particular cabrían 5 x conectores de barril, un bloque de distribución de potencia, el tablero ATX y 5 fusibles. Los conectores de barril tendría 2 con 12V, 2 con 5V y 1 con 3, 3V.

Si usted planea en usar componentes similares en su proyecto, aquí están algunos aspectos notables:

3/8 - 2,1 mm DC panel jack
chasis de soporte de fusible de 1/2"- 5mm jack
1/8"- agujeros Separadores M3
3/16"- bloquean M4 agujeros para distribución de energía
