Usar una computadora la fuente de alimentación de escritorio proyectos electrónicos (2 / 4 paso)

Paso 2: Abra y corte la fuente de alimentación

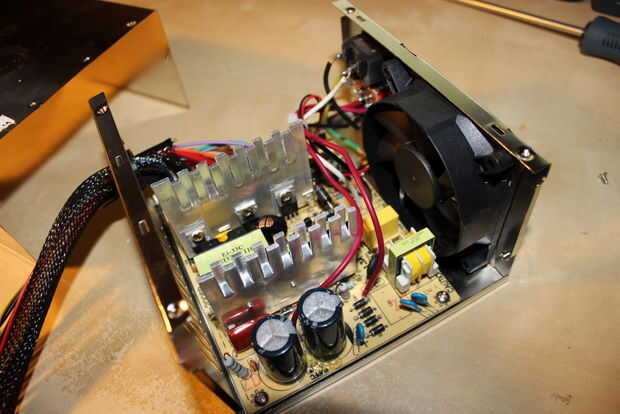

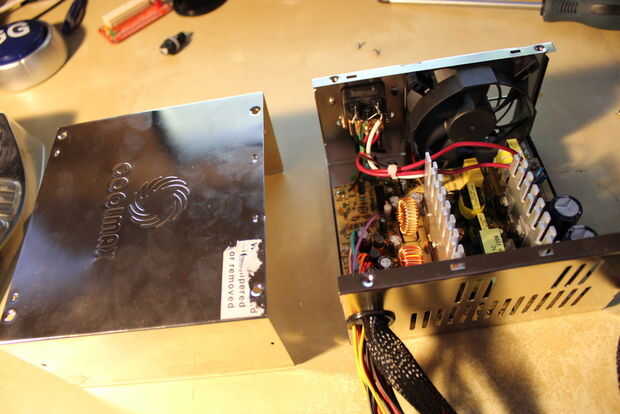

Use el destornillador para abrir la carcasa de la fuente de alimentación y asegúrese de que su diseño de conector previsto funcionarán con la configuración interna de la fuente de alimentación. Esto significa confirmar los fusibles del lado de no llegar a los disipadores de calor y los conectores superior no cumplen los condensadores y concha inferior.

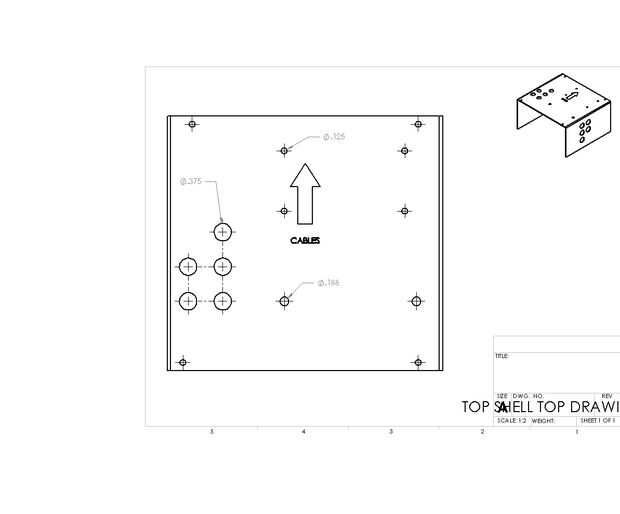

Una vez que estés satisfecho con el diseño, crack fuera del taladro y tiene en él. Le sugiero imprimir la plantilla y utilizando un punzón para abollar la chapa suficiente para el taladro a la mordedura. Mi taladro de paso comenzado en 3/16" por lo que era capaz de usar para los fusibles y conectores de barril. A pesar del cambio del papel que utilicé, los agujeros terminaban siendo espaciados correctamente.

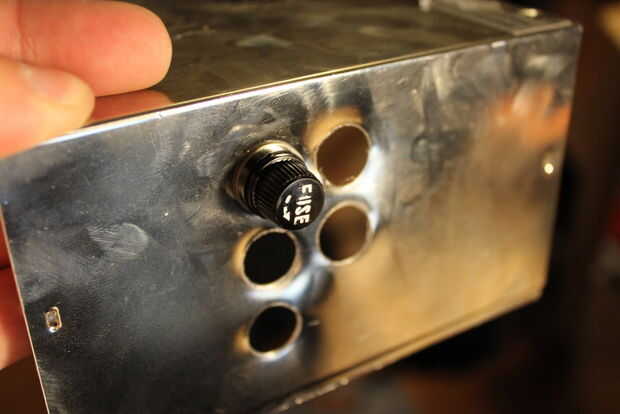

Como resultado el metal de hoja fino, probablemente tendrás que eliminar las rebabas de la parte inferior de los agujeros con una lima o Dremel herramienta. Una vez hecho esto, puede instalar los fusibles y conectores en los agujeros que ha perforado. Lo mismo para los agujeros de placa ATX breakout e instalar los soportes a la vez.
