Usar una computadora la fuente de alimentación de escritorio proyectos electrónicos (3 / 4 paso)

Paso 3: Realizar las conexiones por cable

Comienza las conexiones eléctricas por cortar los conectores Molex y SATA los cables que necesitará. Para mi setup aquí, usted necesitará cortar 1 x cable de periférico y 1 x SATA. Deslice los cables a través de la cáscara por lo que se pueden acceder a ellas directamente en la placa en la parte inferior.

Los cables salen de la PCB son las siguientes:
naranja - 3.3V
rojo - 5V
amarillo - 12V
negro - tierra común

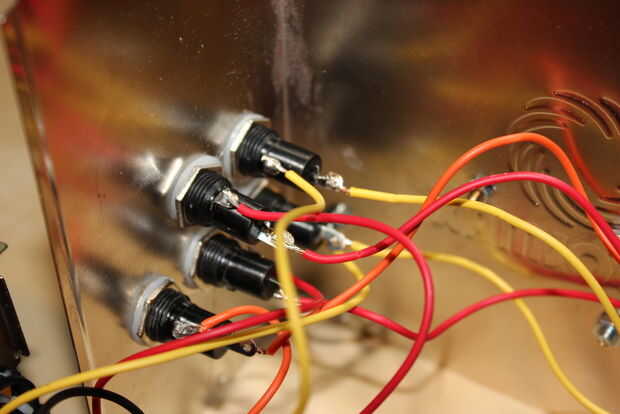

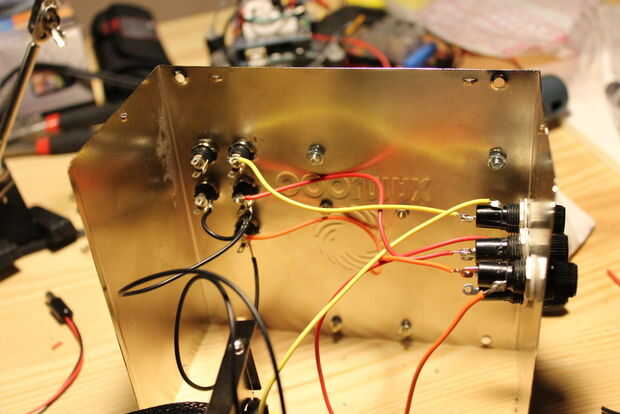

Para trabajar las conexiones, los cables positivos de la PCB van al bloque de fusibles, luego al conector de barril. El cable de tierra asociado puede ir directamente desde la placa al conector de barril. Cortando los cables a la longitud correcta, debería poder meter todo en el espacio disponible.

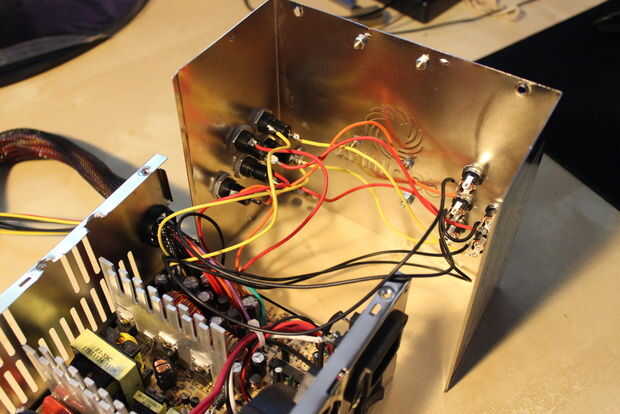

Después de soldar las conexiones en su lugar, montar la alimentación juntos para la prueba.
