Paso 5: final

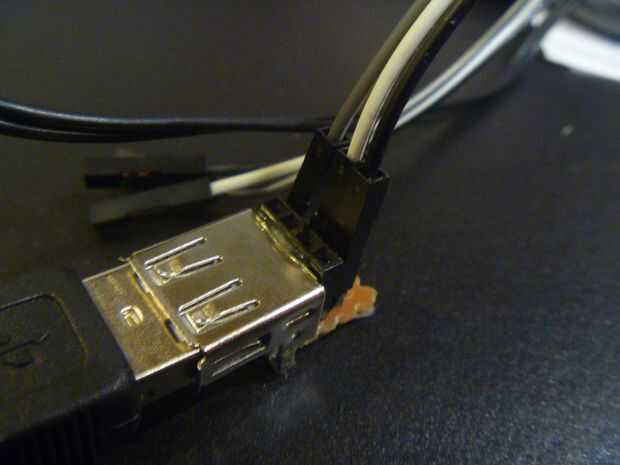

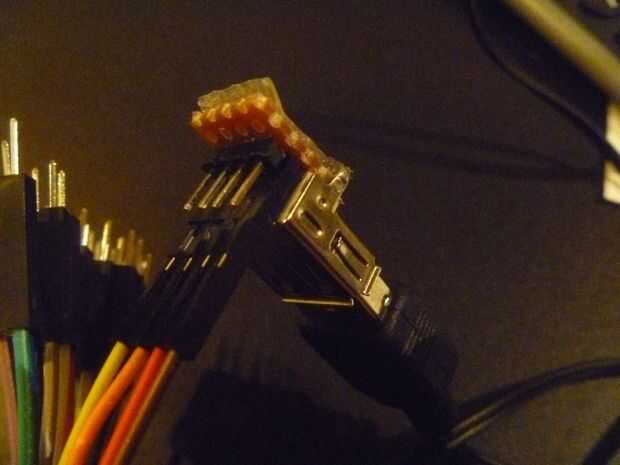

Ahora tiene un tablero de arranque USB que puede conectarse mediante conexiones machos o hembras o soldar los cables en los agujeros de la Junta de tira al final.

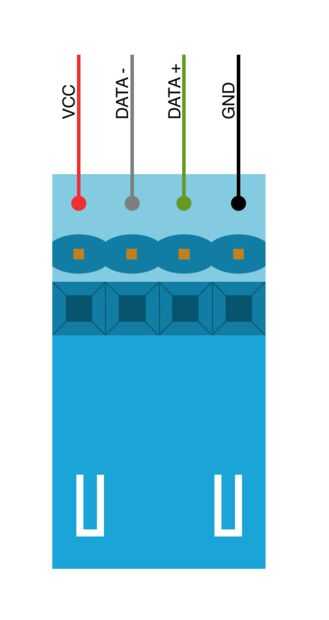

Consulte el diagrama para ver que pines necesita conectar a estafar
Con el conector USB al frente
- El pin izquierdo es VCC. Este es el voltaje de entrada: 5V USB
- El 2do pin izquierdo es datos - (utilizados para la comunicación)
- 3 a lo largo de datos + (usado para la comunicación)
- El pin derecho es GND. Este es el terminal de tensión negativa.
Para obtener más información acerca de cómo funciona la comunicación USB, he encontrado este artículo útil: Resumen de USB
Si desea algo como mi USB luces de energía, sólo necesitará conectar VCC y GND.
l. Conectar a VCC y GND no funcionará para el cambio de algunos dispositivos. Por ejemplo, no carga iPhone porque necesita conectar los datos + y datos - pins con los resistores. Si desea cargar un iPhone, entra aquí.
Gracias leyendo este Instructable, espero que útil.
