USB cargador de baterías de iones de litio de 12V (3 / 3 paso)

Paso 3: pruebas

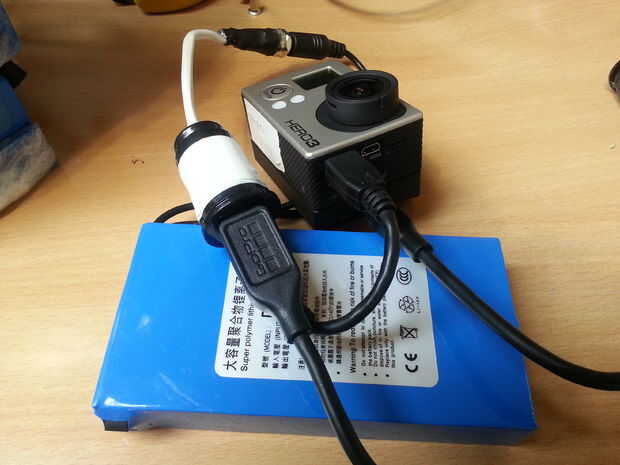

Importante para probar antes de conectar un teléfono de 500 € a esto!

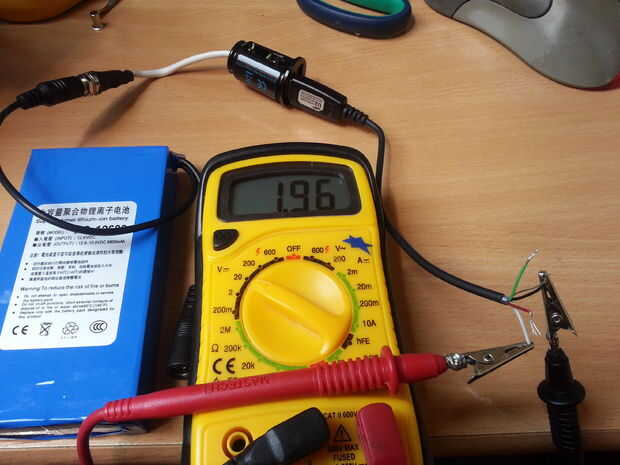

Utiliza un cable cortado para probar cada uno de los pasadores. Google USB pinout para más detalles.

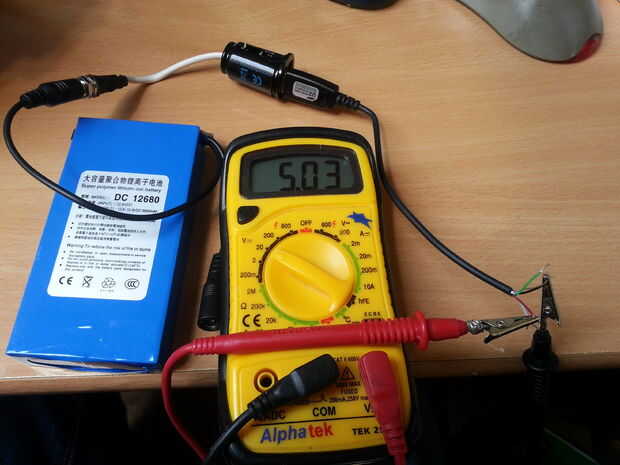

Confirmó que era rojo + 5V.

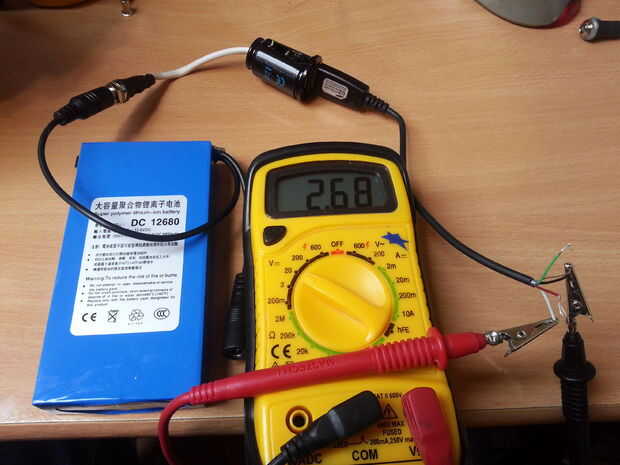

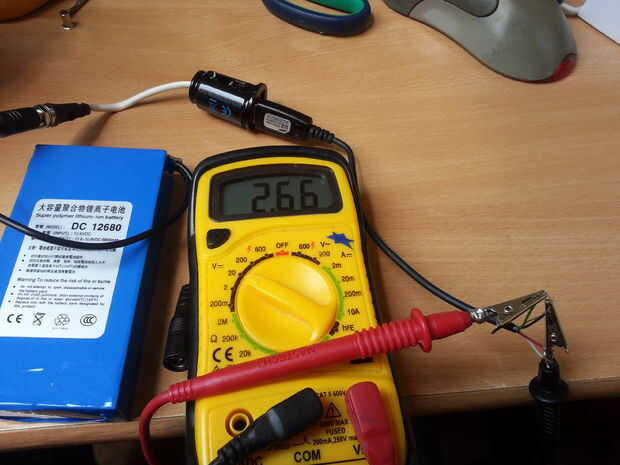

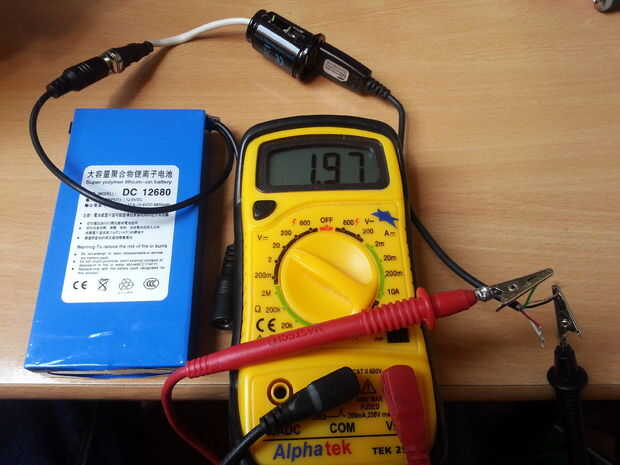

Entonces para el iPhone en USB de carga rápida, necesitamos aprox: 2,8 V en D - y 2.0 V en D + (más aquí y aquí)
He probado esto y consiguió un resultado interesante, en un puerto USB, esto estaba correcto, pero por otro se revirtió.

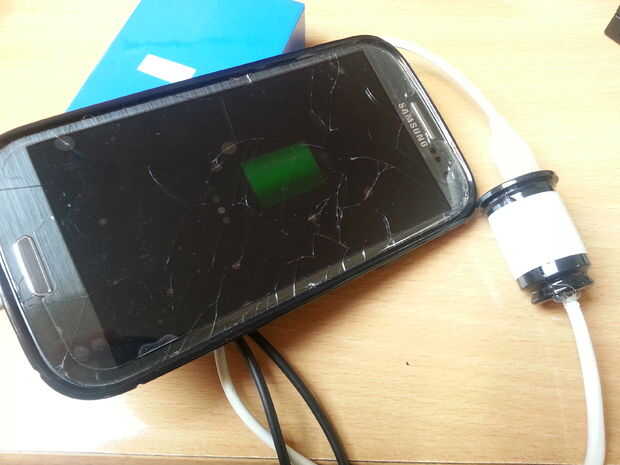

Esto no es un tema para mi Samsung GS3, tendrá que probar en algunos iPhone más tarde.

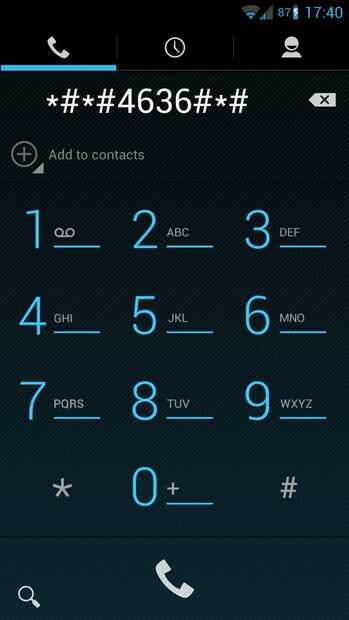

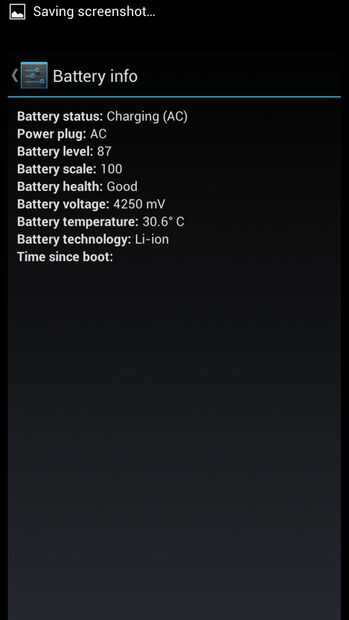

Para comprobar en android que utiliza carga rápida de AC y no USB, escriba en el marcador: * #* #info #* #* o * #* #4636 #* #*

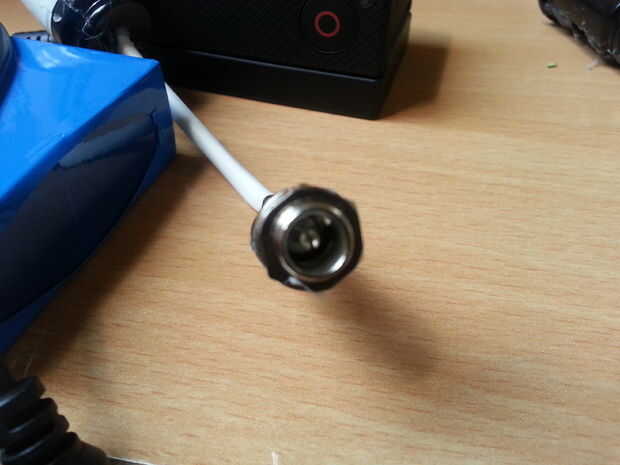

Finalmente, para apretar la conexión y evitar que se caiga accidentalmente, meter un destornillador plano en la toma de corriente y difundir un poco el pasador para un ajuste más apretado.

Espero que esto ayude a alguien.
