Paso 1: Pinout, descripción de las conexiones

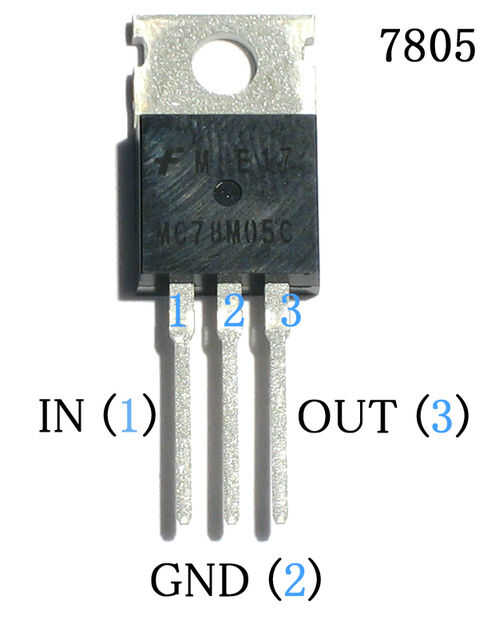

El pinout de los 7805 es una imagen aquí. El primer pin contando baile de izquierda a derecha es el voltaje en. Aquí puede conectar cada fuente de voltaje de 6V (7V en algunos) a 12V para asegurar tener 5V en el pin Vout. El segundo pin es la tierra, y el tercer pin es el que es siempre de 5 Volts.
Sólo tienes que conectar la célula solar con el Vin y el suelo en el suelo.

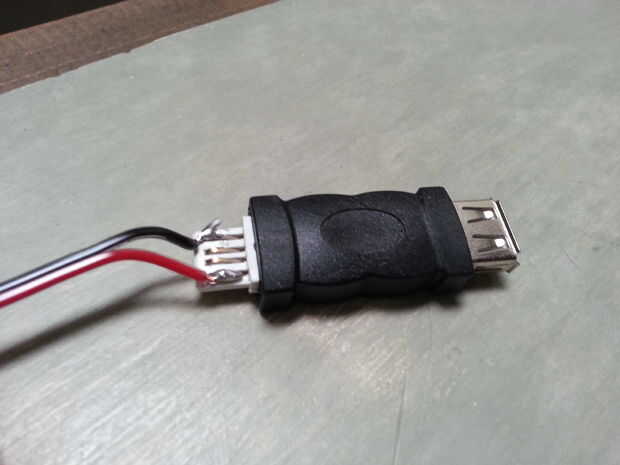

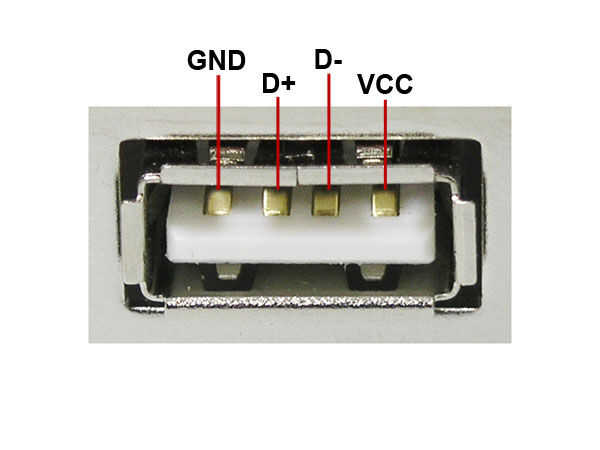

El pinout para el usb también es muy sencillo. Si te fijas whit el cobre mirando hacia arriba y contando de derecha a izquierda, el primer pin es 5 voltios y el pin 4 es tierra. Subo una imagen para que veas más claro.
