USB controla lámparas de lava mini (3 / 9 paso)

Paso 3: Conexión de usb del pobre

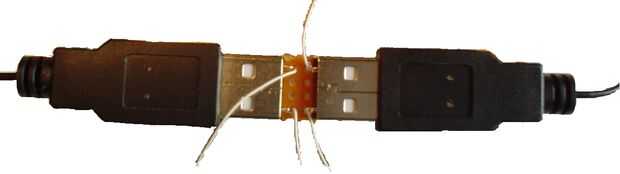

No quiero destruir el conector USB de las lámparas de lava, por lo que podrían ser utilizados por separado, y para que el controlador de lámpara de lava USB era modular (otros dispositivos podrían utilizarse enciende y se apaga en lugar de las lámparas). Si desarmar un teclado de apple en el último paso que tiene dos tomas de USB-A hembra que puede utilizar y así que puede omitir este paso. También podría comprar los conectores de USB-A hembra de perro ratonero o salvamento de un concentrador USB de repuesto. Elegí sin embargo con una opción barata y simple - un simple conector USB de alguna envoltura de alambre rayado (bastaría con cualquier alambre fino), un poco de perfboard, y algún papel y transparencia de la película de aislamiento. Simplemente corte un poco de perfboard ir dentro de la USB conectores, agregar alambre por los agujeros para que enchufarlo que no tire de ellas hacia fuera y les permitirá entrar en contacto con el + 5V y tierra Conectores en el conector (ver las conexiones en el paso de "Hacer el circuito de" para qué conexión es que). Luego se corta alguna película de transparencia para cubrir un lado de la Junta para que el alambre perfboard será no un cortocircuito contra el cuerpo metálico del tapón. Jam esta placa aislante en el enchufe del USB y confirmar con el polímetro que los cables hagan un buen contacto y no se ponga en cortocircuito. Se trata de cómo las lámparas de lava USB conectadas al circuito. Para este proyecto, hacer dos enchufes de estos pobres hombre cara a cara en el mismo pedacito de perfboard (ver imagen). Durante la etapa de montaje, se verá como el caso de los enchufes USB ocupa en este conector.
