USB controla lámparas de lava mini (5 / 9 paso)

Paso 5: Circuito hacer

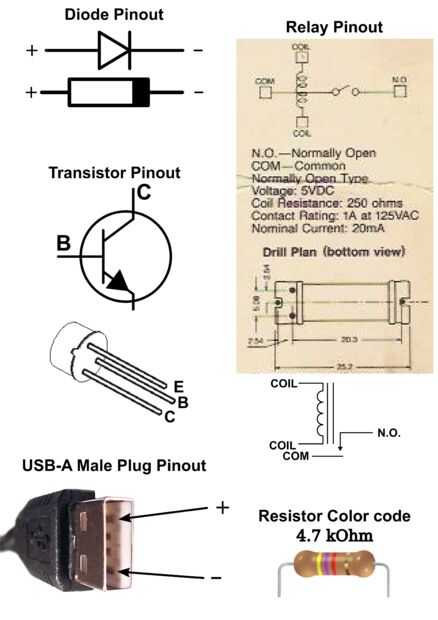

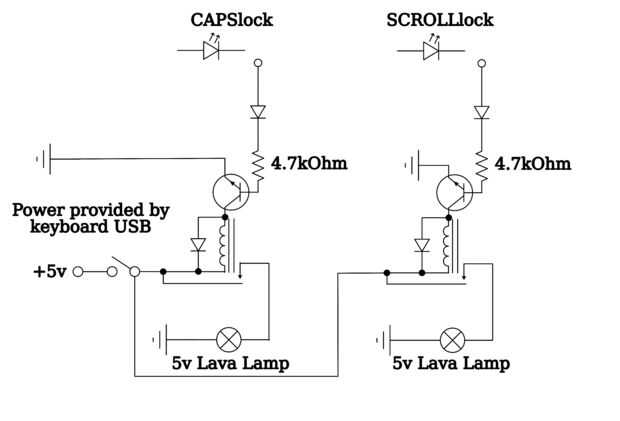

El corazón de este proyecto simplemente es utilizando software para cambiar el teclado de LEDs y el secuestro de los LEDs para conmutar corrientes grandes. Debo mencionar aquí que algunos LEDs se encienden aplicando un voltaje positivo al ánodo, mientras que otros circuitos (como el de este teclado) flotan el ánodo del LED alta (por lo que el LED está apagado) y atan el cátodo del LED a tierra cuando es activado (pull-down de la conmutación). Puede modificar este circuito para trabajar con cualquiera, pero se diagrama el método negativo de amarre. El LED está apagado (conjunto alta) enciende un interruptor de transistor que cierra un relé, y finalmente se activa la lámpara de lava. Esto significa que el botón de software de la lámpara se invertirá el LED. Había adaptado el circuito de windmeadow, pero se basa en un interruptor de transistor simple como se describe en la mayoría de los textos electrónicos (p. 50 en libro del Mimm, o en la wikipedia). He incluido un archivo de ktechlab para que pueda ver cómo funciona el interruptor de transistor y un esquema completo (en formato svg y png). Asegúrese de usar el esquema original o el archivo svn para imprimir, como las imágenes más pequeñas no son claras.

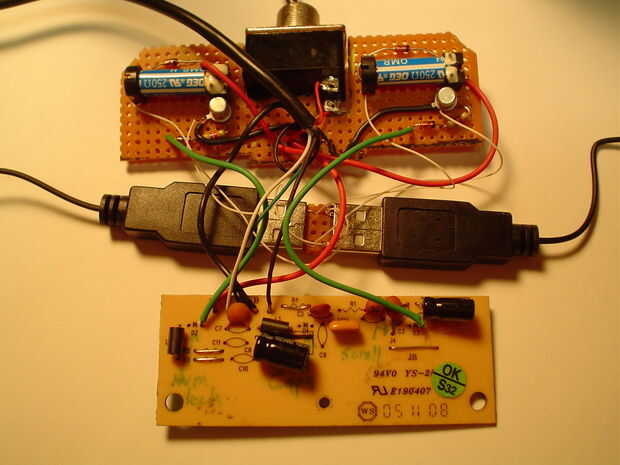

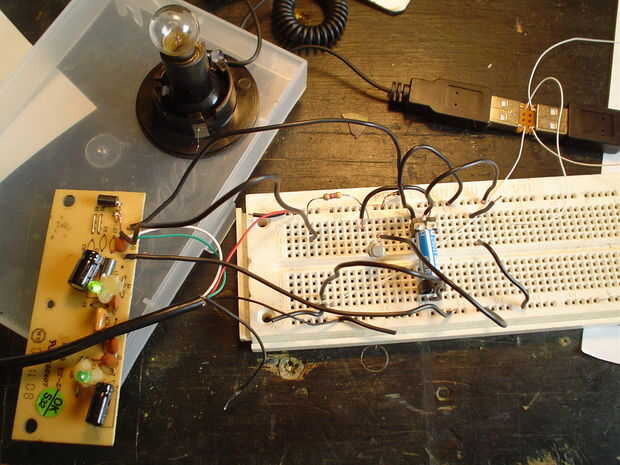

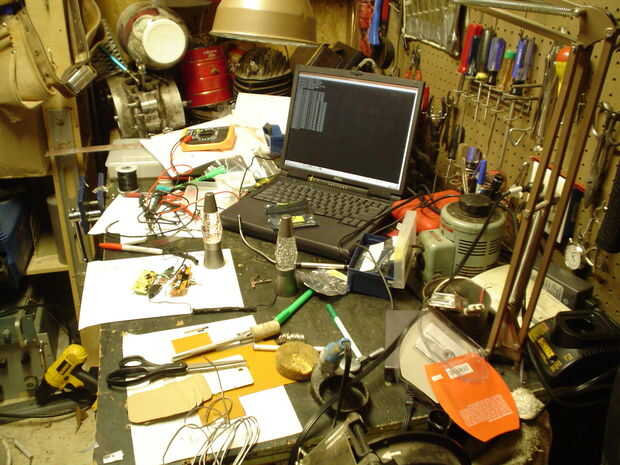

Usted tendrá que quitar los LEDs de la tarjeta de circuitos de teclado y determinar su polaridad y qué lado está conectado con un multímetro. Ejecute un cable de cada LED que participará en un circuito de conmutación (éstos están etiquetados SCROLLLOCK y CAPSLOCK en el esquema). Desoldar el + 5v y tierra desde el teclado del circuito para proporcionar energía a la perfboard y luego pase los cables para devolver el poder a la Junta (es la + 5V y un jardín, en el esquema). Seguir el esquema para hacer el circuito, usando las conexiones de los componentes para identificar las conexiones. Arme este circuito en un protoboard primero y probar el circuito. Este fue el paso donde determiné que los LEDs fueron dominadas en lugar de hacia abajo cambiaban y generalmente alcanzaron el punto de máximo caos en mi banco de trabajo. Cuando el circuito funciona (comprobable por golpear el Bloq Mayús o la tecla de bloqueo y ver si cambiar las lámparas de lava), averiguar cómo embalar los componentes en el perfboard. Wirewrap puede utilizarse, pero el método más simple de la Asamblea es simplemente empujar los componentes a través de orificios, enrolle juntos los cables y soldarlos juntos. Prueba que el circuito montado en el perfboard.
