USB de teclado Dell SK-8135 actualizar Mod. (4 / 8 paso)

Paso 4: Mirar primero dentro del teclado y el plan.

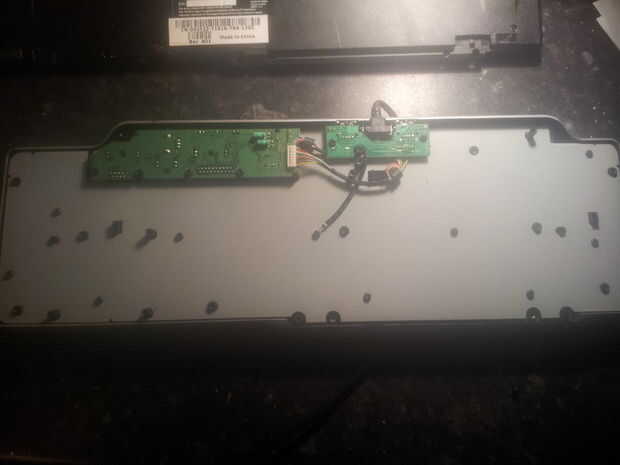

En el interior podemos ver que el cable usb va a la placa principal a la izquierda.

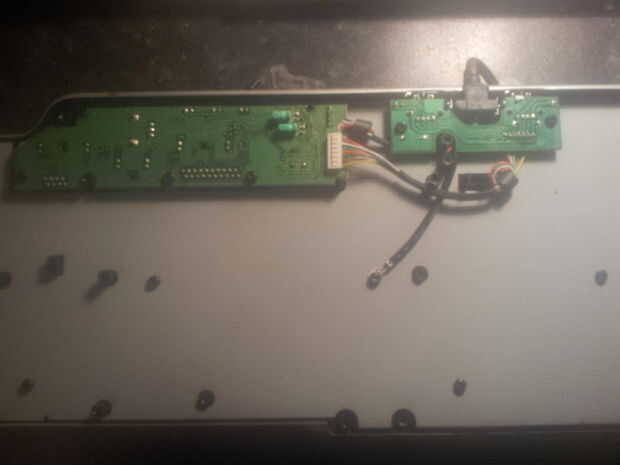

La placa principal tiene dos juegos de cable USB ir a la Junta del puerto USB de la derecha.

Examinar el USB puerto Junta theres en condensadores tan suave el flujo eléctrico. Se trata de simple.

El plan.

Para el cableado de todo lo que necesitamos hacer es:

1 Desconecte el cable USB en el, desde el tablero principal y ruta para el nuevo eje del USB 2,

2 cables un cable USB 2 HUB que tablero de teclado principal donde fue el cable original en a.

3 tomar el USB puerto Junta los cables del tablero de teclado principal y soldarlos en el nuevo eje del USB 2,

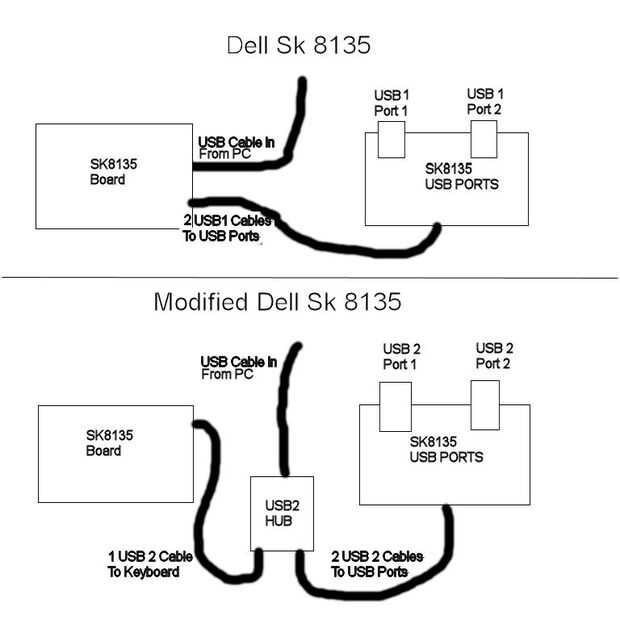

(vea el diagrama para entenderlo)
