Paso 8: USB analizador
Esto requiere poder escuchar en los comandos, sin embargo. Con protocolos tales como SPI, i2c, paralelo y serie, se puede escuchar con cualquier analizador lógico o el osciloscopio. USB es rápida y complejos suficiente para requerir su propio tipo de analizador lógico. El que va a utilizar se llama el Beagle480 de TotalPhase. Este es el 'alta velocidad' USB analizador, que lo compré en. (Para muchos dispositivos, bajo/Full speed es lo suficientemente rápido, y se dispone de un analizador de coste inferior).

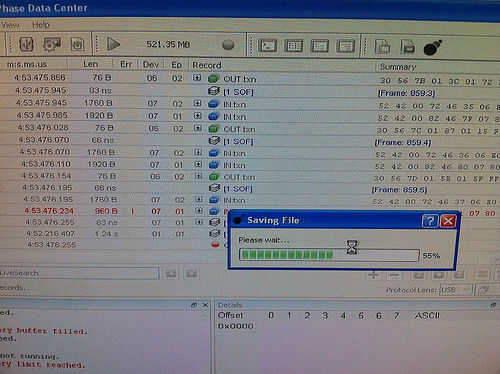

El analizador USB actúa como un 'golpe' que se conecta entre la Xbox y el Kinect. Un equipo es conneted así. El equipo recibe todos los datos que se transmiten en la memoria y las registra.
De izquierda a derecha hay un conector DIN, conector A USB y conector USB B. La Xbox se conecta a USB B y el Kinect se conecta al USB A. Es el conector DIN para otros tipos de datos de sniffing (como SPI o i2c)

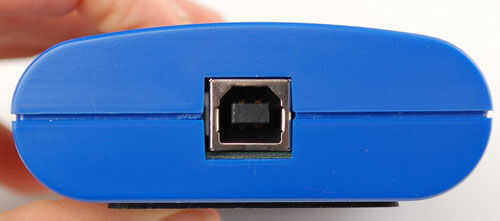

En el otro lado, un solo conector B que va a la computadora escucha
La mejor manera que hemos encontrado para obtener los datos correctos es para asegurarse de obtener incluso la 'enumeración' paquetes (inicialización) así que enchufe la computadora escucha y puesta en marcha del software. Luego enchufe el otro extremo a los dispositivos que desea capturar.
