Paso 2: Hacer que el "corazón"
El "corazón" de la lámpara es el escudo - (escudo de TriSense) que se monta en un Arduino Uno.

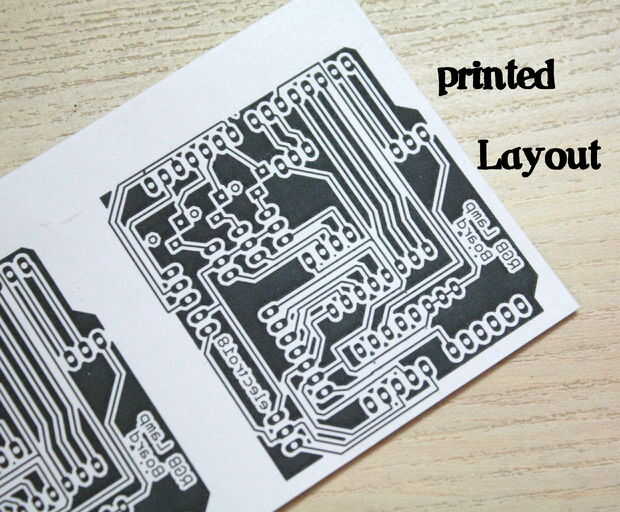

El escudo es compatible con todas las versiones de placas Arduino. Empezar a hacer el escudo por imprimir el trazado (dado abajo). Imprimir en un papel brillante y hacer la tabla utilizando el método de transferencia de tóner.
Encontrarás a instrucciones detalladas @ aquí. Anterior este instructable cubre todos los riesgos y advertencias asociadas con la fabricación de PCB.

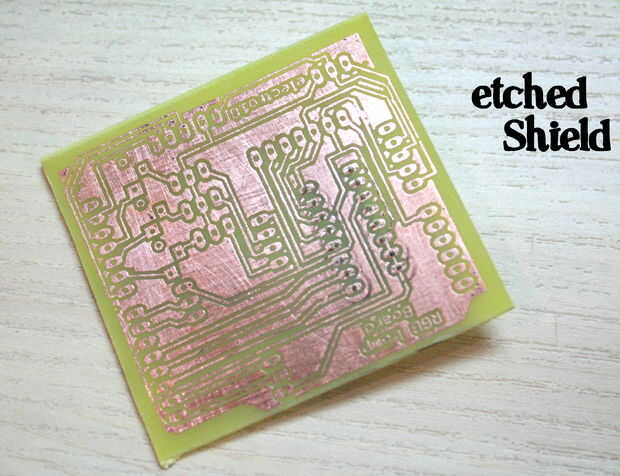

Después de que has grabado al agua fuerte la placa y lo perforó, comienzan las cabeceras y el IC base de soldadura.

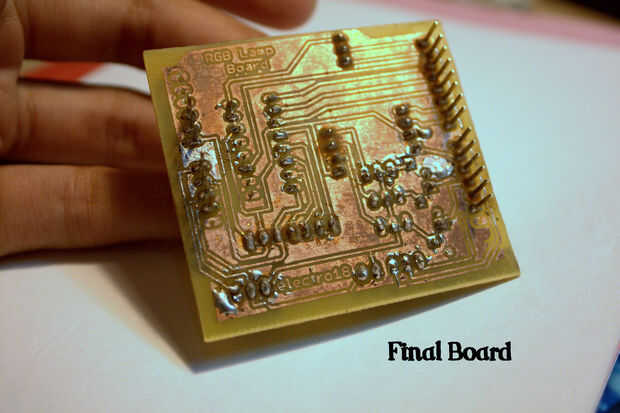

Ahora puede empezar a soldar los componentes. El BD139s al final de la soldadura.

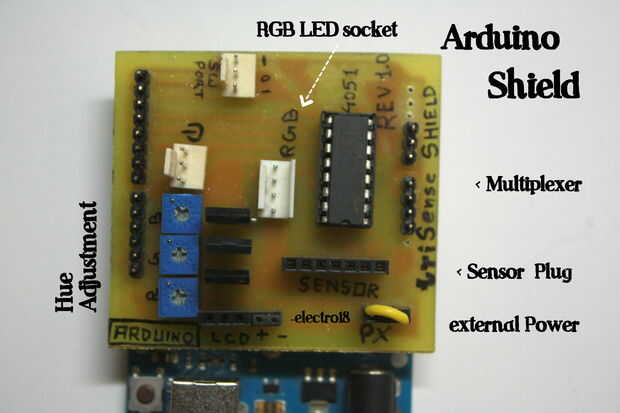

Descripción:

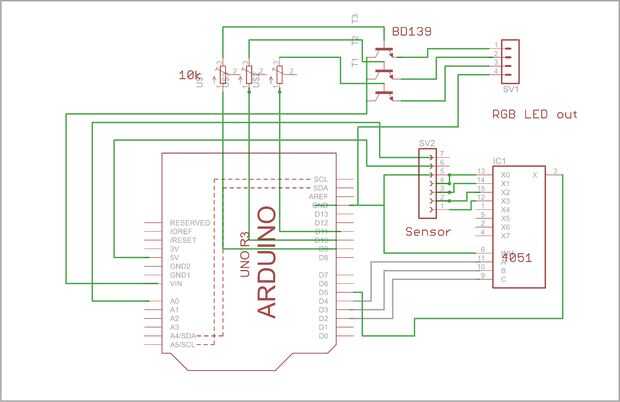

El escudo consiste básicamente en:
1. A 7 pines para conectar los 6 pines / 7 pin sensor de Color.
2. un 8 - bit multiplexor, esto nos ayuda a reducir el número de pines PWM requerido por el Sensor. Lo hace por sólo uno de los pines PWM para conducir los tres leds RGB en tres diferentes valores de la multiplexación.
3. un controlador LED incorporado + circuito de calibración de color. También se admite la entrada de alimentación externa si el proyecto requiere un montón de extra alta potencia LED.
4. extras headers para conectar algunas entradas extras y salidas si es necesario.
5. toma de ShiftLCD para próximas versiones mejoradas de esta lámpara.
Estas características nos permite modificar y programar en un sinfín de maneras.
Su escudo está listo!
