Paso 5: LED RGB y color tablero de ajuste fino
Junta Directiva:

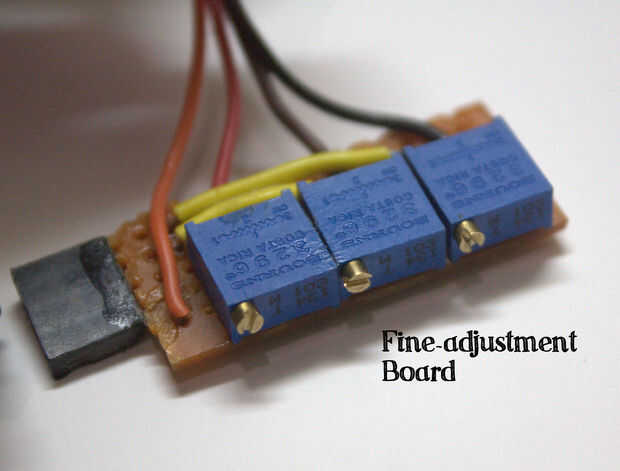

La Junta de ajuste fino de color RGB es el elemento más importante de la lámpara. Aunque la lámpara ha sido programada para auto-calibrar el sensor, los R G B LED individuales en un único LED sorteo diferente cantidad de corriente y a la misma tensión de salida, cada LED se diferencia en la intensidad.

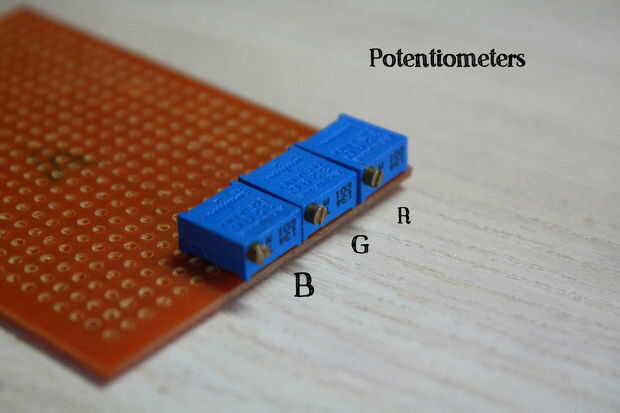

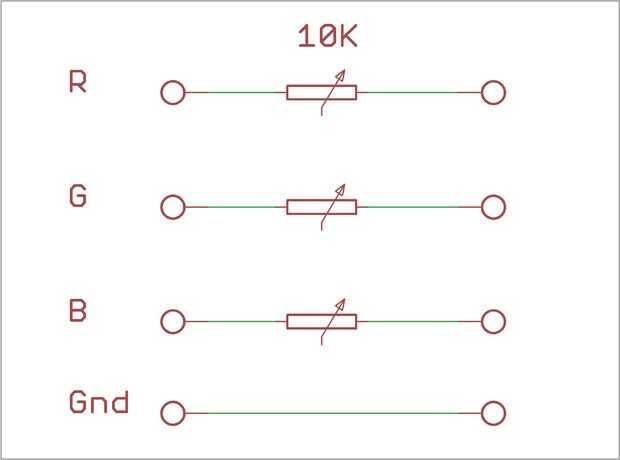

Para hacer esto, siga el esquema y comience soldando los potenciómetros de 3 x 10K en un tablero de perf.

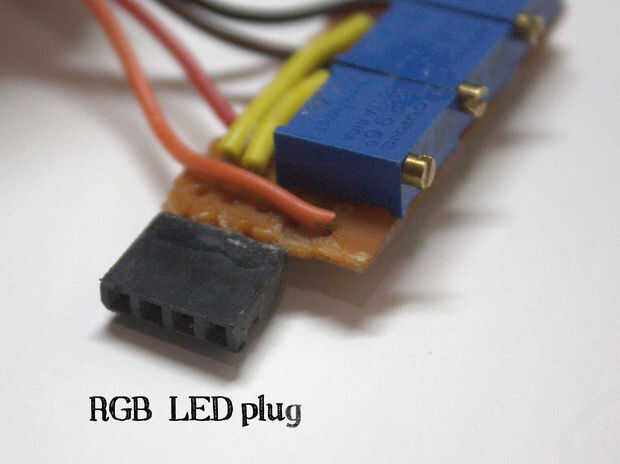

Suelde un conector de 4 hilos relimate a la Junta (mantener la polaridad de la mente).
LED RGB:

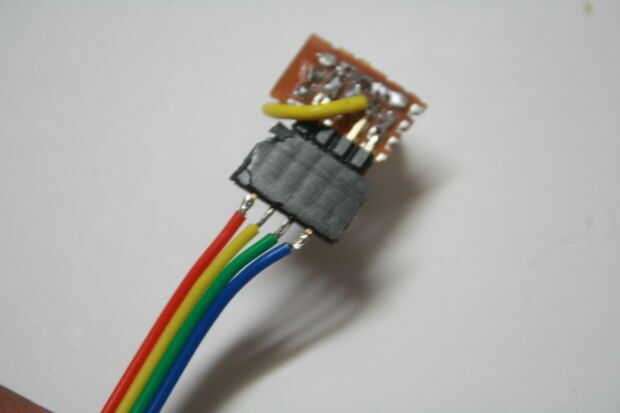

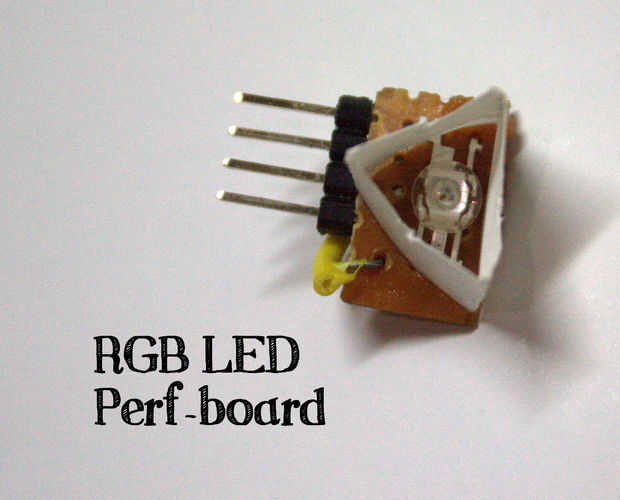

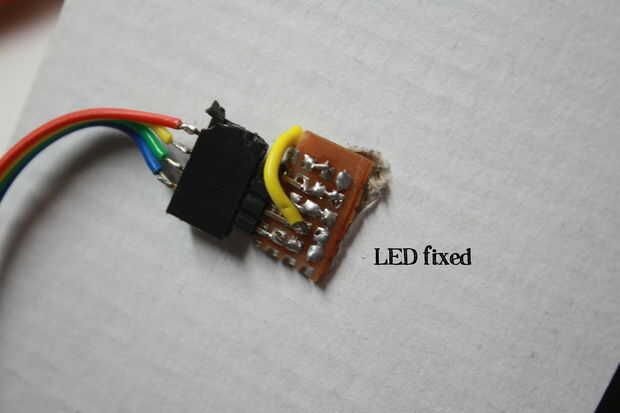

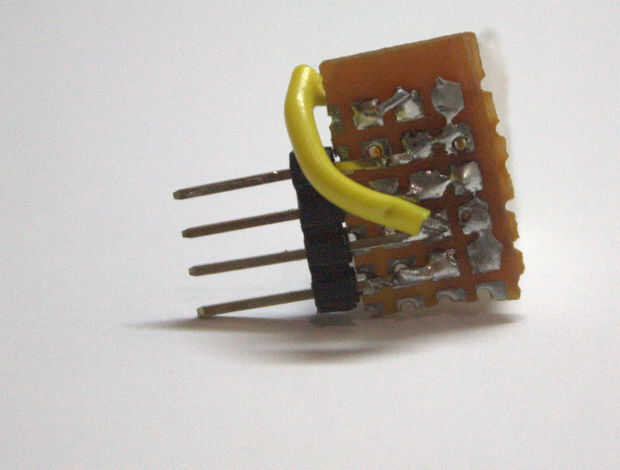

Soldar un LED RGB en un tablero de perf y soldadura jefe del pin de 4 a él.

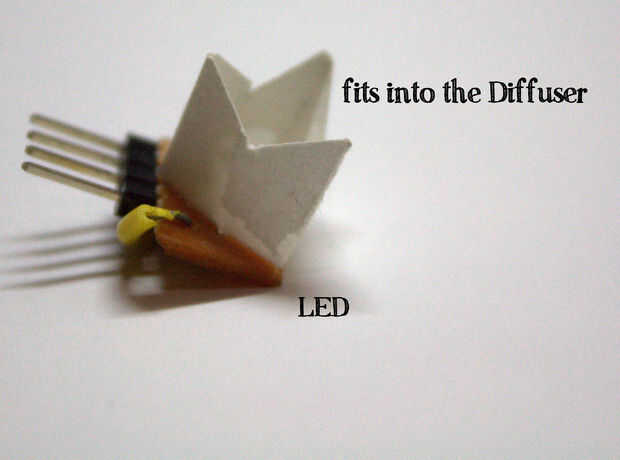

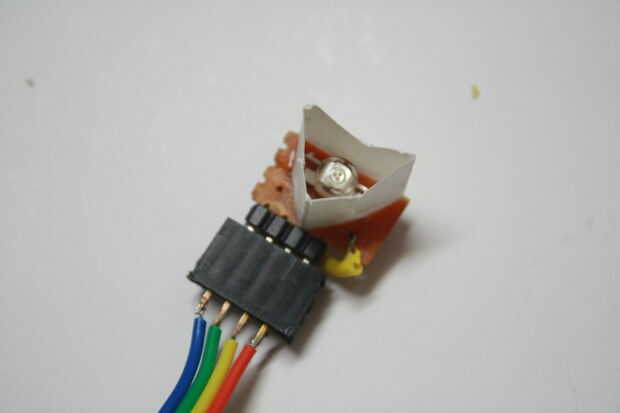

Cortar una tira de papel y doblar para formar un prisma triangular para que quepa en el agujero del difusor.
Pegar la estructura en el LED para que encaje perfectamente en el difusor.
