Paso 2: Construcción - 1
En primer lugar, cortar la placa perforada a medida, es amplia 6 tiras de 6 agujeros largos.

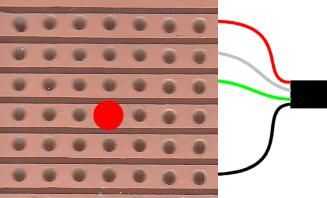

Con una placa perforada para circuitos cortador o cuchillo, cortar la pista 3 de la parte inferior en el orificio del medio (como se muestra en la gota roja en el primer diagrama).

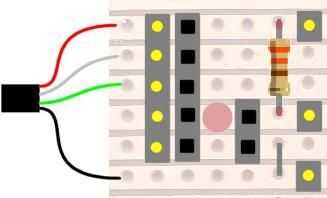

A continuación, suelde la resistencia de 330 ohmios en la posición mostrada en el diagrama 2 y recortar sus puntas.
Uso uno de la recortada lleva a hacer un cable de enlace entre las dos inferiores las pistas, soldadas como se muestra en la misma columna como la resistencia de 330 ohm.

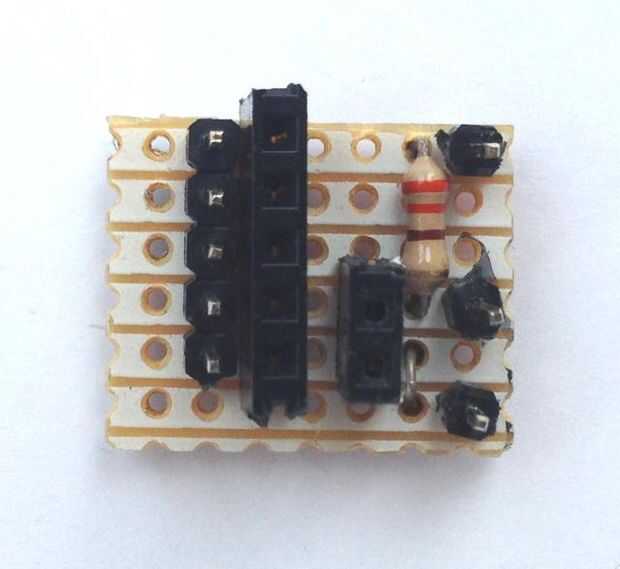

Usando un cortador de cuchilla o alambre arte, corte una longitud de 5-pin de tira de pin header y soldarlo en la posición indicada.
Cortar 3 tiras de pin único más y les de la soldadura en posición. Puede utilizar una tira de socket pin header para sostener rectos mientras que la soldadura.
Usando un cortador de cuchilla o alambre arte, corte una longitud de 5-pin de la franja de socket pin header. Usted tendrá que cortar a través de la toma de 6, y usted puede recortar el extremo cortado con el cuchillo o un archivo. Soldadura en posición.
De la misma manera, cortar una longitud de 2 pines de tira de pin header zócalo y soldadura en posición.
Si no desea que la función de desbloqueo USB puede dejar los 5 pines y Rúbrica toma las tiras.
