Paso 5: Cómo usarlo

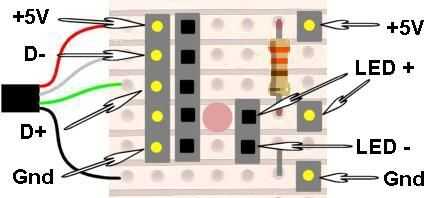

Ud. desee adjuntar una etiqueta adhesiva en el lado de la toma de cabecera de pin 2-pin, marca + y -. Inserte el LED a ser probado en esta toma, con el ánodo en el orificio más cercano a la resistencia de 330 ohmios (que usted puede marcar +) y el cátodo en el otro (Marcos-). El cátodo es generalmente la más corta plomo (a menos que se ha recortado), o el conductor junto a la plana en el lado del LED.
Si desea medir la caída de voltaje del LED, conecte un multímetro en un rango de 20V a LED + los pines de Gnd.

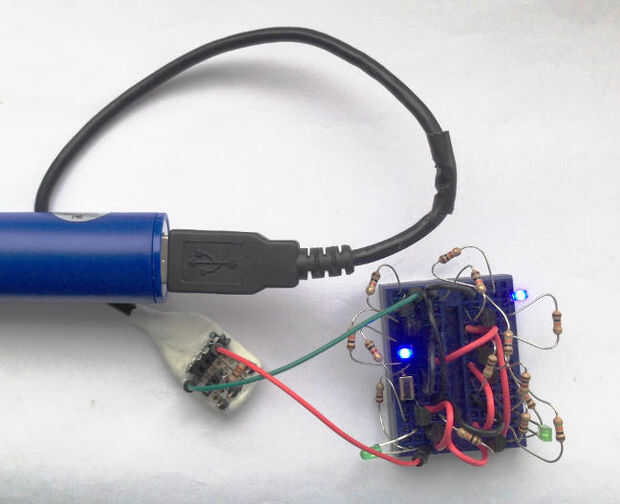

Si desea una fuente de 5V para un proyecto de protoboard, conectar dos cables de parche a los 5V y Gnd pins.
Para la función de arranque USB, cabeceras tanto hombres como mujeres cuentan lo que le permite utilizar cualquiera de los dos lleva parche masculino o femenino. Usted notará que un perno no se utiliza. Esto le permitirá, si lo desea, para agregar un mini o micro USB plomo que tiene un cable extra (utilizado para la identificación On-The-Go).
