Paso 1: Piezas y herramientas
Esquema se muestra a continuación está compuesto por los componentes mínimos y puede ser utilizado FTDI cable para cargar el dibujo.
En el actual USB libre Arduino no incluido el resistor de 1K y 3 m m LED conectado al pin D13 en el diagrama esquemático.
Piezas
Estos son los componentes mínimos para Arduino funcionando.
(1 x) ATmega168/328 precargado con Arduino Bootloader
Resonador de 16 Mhz (1 x)
(2 x) 0.1uF condensadores de cerámica
LED de 3 mm de color rojo (1 x) (sólo es necesitado para fines de prueba)
resistencia de 1 K (1 x)
Resistencia de 10K (1 x)
(1 x) 6-pin Header macho (como el conector al cable FTDI para subir el boceto)
(2 x) 1 x 14 receptáculo hembra

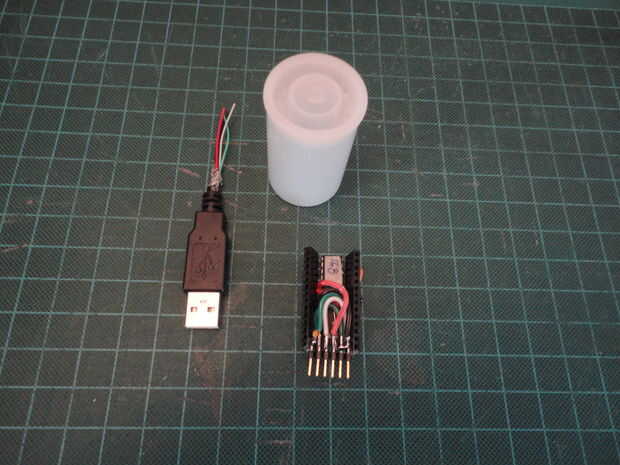

Materiales adicionales:
Cable de conexión
Cartucho de película de 35mm
Cable USB estándar de tipo A (macho)

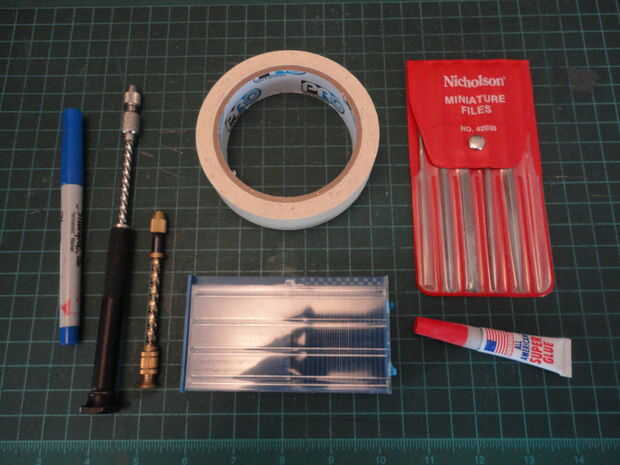

Herramientas
Soldadura de hierro y la estación de soldadura
Cortador diagonal
Pinzas
X-acto cuchillo
Desaislador alambres
SolderSucker
Archivos de miniatura
Taladro de mano
Micro broca para taladro de mano
Cinta de enmascarar
Pegamento estupendo
