Paso 2: Haga libre Arduino
Comencé conectando los pines VCC y AVCC, clavija número 7 (el número real de pin, no pin digital de Arduino 7) y la clavija número 20 del ATmega168/328, juntos. Y también se unieron pines GND, pin número 8 y número pin 22 del ATmega168/328.
(Ver pins mapa aquí)
Receptáculos hembra de 14 pines
Soldar recipientes de 14 pines a ambos lados del ATmega168/328 (con gestor de arranque instalado.) Configurar el ángulo de los receptáculos de 14 pines a inclinarse un poco hacia afuera para que coincida con la curvatura de la forma de cilindro de cartucho.

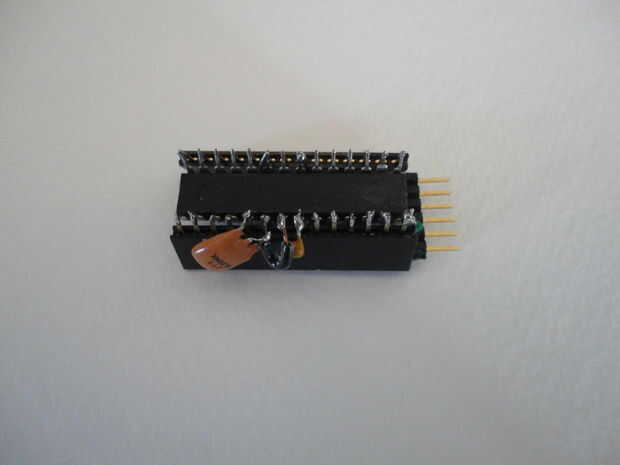

0.1uF condensador
El condensador no tiene polaridad. Así que yo había soldado eje izquierdo del condensador para ATmega168/328 número 7. Y soldar el pin correcto del condensador para ATmega168/328 número 8.
16kHz resonador
El resonador tiene tres pernos, izquierda y derecha es para conectarse a XTAL1 y XTAL2 en ATmega168/328 (pin número 9 y 10). Así, había soldado el eje derecho la mayoría del resonador al pin número 10 (XTAL2) y utiliza cable de conexión para conectar la clavija izquierda de resonador en la patilla número 9 del ATmega168/328. Y cable de conexión corto usado con conector de tierra de join de resonador (pin central) para ATmega168/328 número de pin 8 (tierra).
Conector FTDI

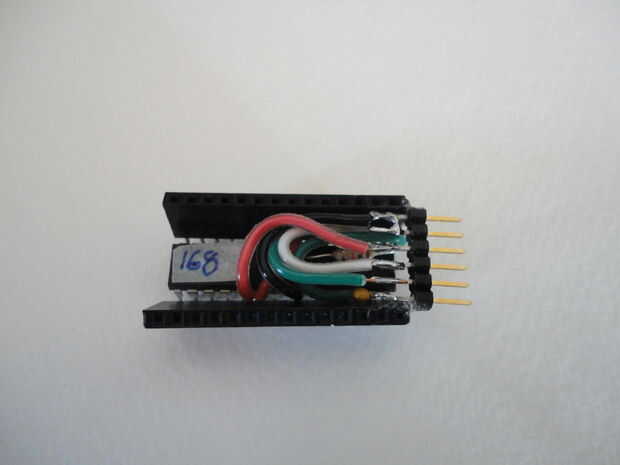

Yo había soldado seis cables de conexión para 6 pines macho encabezado en este orden (señalando la cabecera hacia mi lado derecho).
Y había soldado los cables de conexión para ATmega168/328 como se muestra a continuación.
Pernos de conexión ATmega168/328 cable FTDI
Pin de tierra (8 o 22) GND negro
-CTS (conecta este pin al pin GND arriba)
Pin VCC (7 o 20) VCC rojo
Pin RX (2) blanco TX (salida)
Pines de TX RX verde (3) (en)
Restablecer Pin(1) verde DTR/RTS (suelda 0.1uF condensador de cerámica de entre header macho y cable de conexión.)
Después de todos los cables conectan, utilicé pegamento para pegar el encabezado FTDI hasta el final de los recipientes de 14 pines en el número de pin 1 y 28 del ATmega168/328.
Resistencia de 10K
Me había suelda el resistor de 10K entre el pin VCC (pin número 7) y Reset pin (pin número 0) de ATmega168/328.
Nota: Para los detalles de cómo hacer "Libre Arduino" ver lo que hace de "Palma Arduino Kit", puesto que tienen el mismo esquema y no usaban PCB. No es diferente en cómo pasos construido entre la primera y esta, excepto libre Arduino no tiene pin D13 LED y resistencia.
Paso 2: Enderezar los pines (Nota: no enderece "Arduino USB libre")
Paso 3: Potencia y tierra
Paso 4: Sacar los pasadores (Nota: puedes sacar sólo digitales y análogos sólo y no omitir los pines XTAL1 y XTAL2 GND - 8, 9 y 10 en este "USB libre Arduino" al igual que en "Palma Arduino II)
Ahora, tenemos libre Arduino listo para los próximos pasos.
