USB libre Arduino (3 / 6 paso)

Paso 3: La caja - 35 mm de cine frasco

Hay otro tipo de cartucho de película de 35mm, la tapa gris y negro. He evitado éste y utiliza el frasco translúcido blanco en su lugar, porque puedo ver la forma del objeto en su interior desde el exterior.

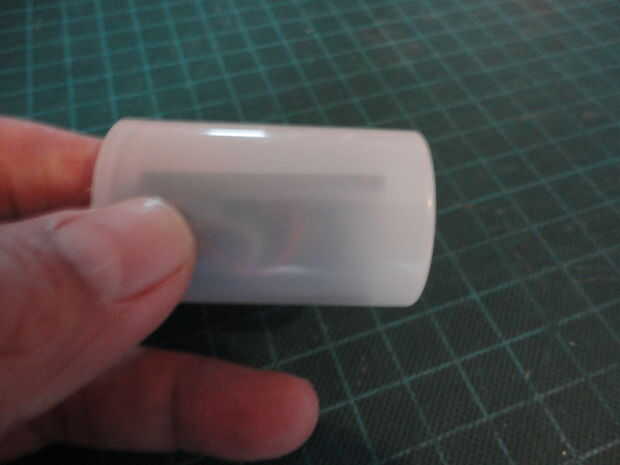

Era capaz de trazar la posición del receptáculo de 14 pines del ATmega168/328 a la superficie de la lata. Cuando coloqué el Arduino libre cerca de la superficie.

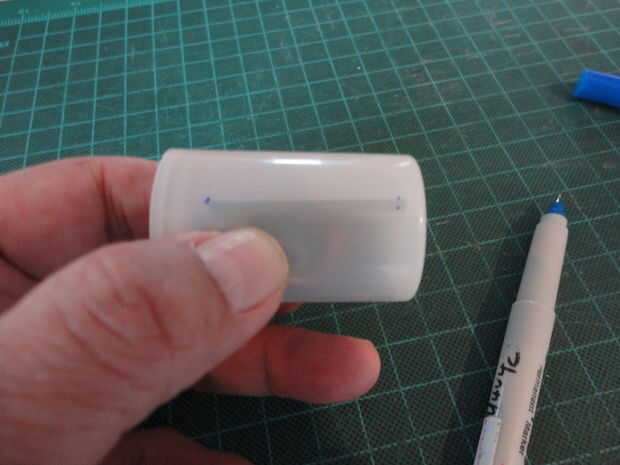

Después de trazar las ubicaciones de los recipientes de 14 pines con Sharpie punto fino.
Usé cinta de enmascarar para formar el corte las áreas en el cartucho.

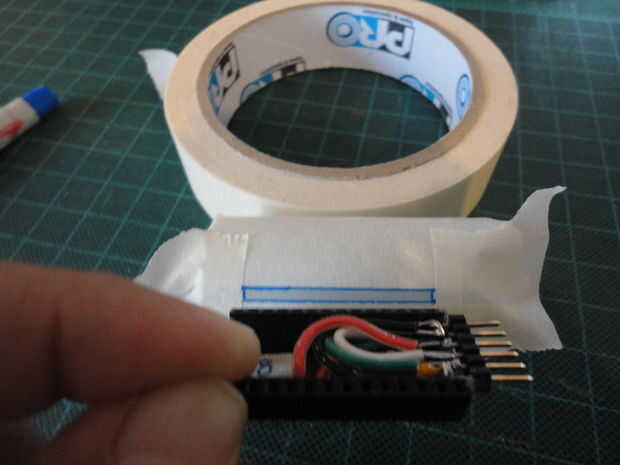

Luego comparé la dimensión de los recipientes y el corte hacia fuera de la zona.

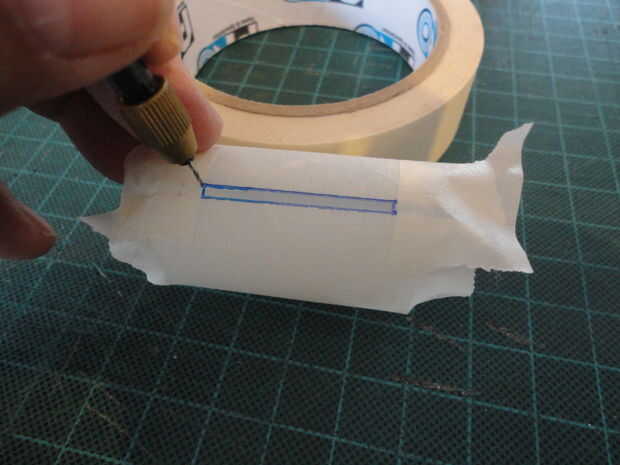

He utilizado mano taladro para perforar los agujeros en las esquinas de la corte.

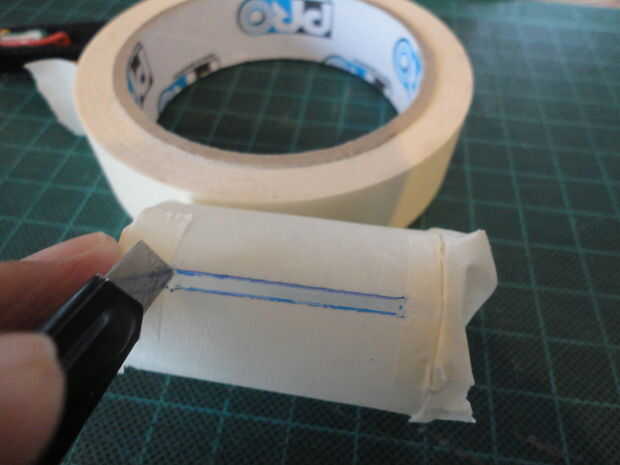

Y cuchillo X-acto para cortar a lo largo de las líneas de corte de agujero a agujero.
(¡ Tenga cuidado! La superficie es muy resbaladiza y no es plana).

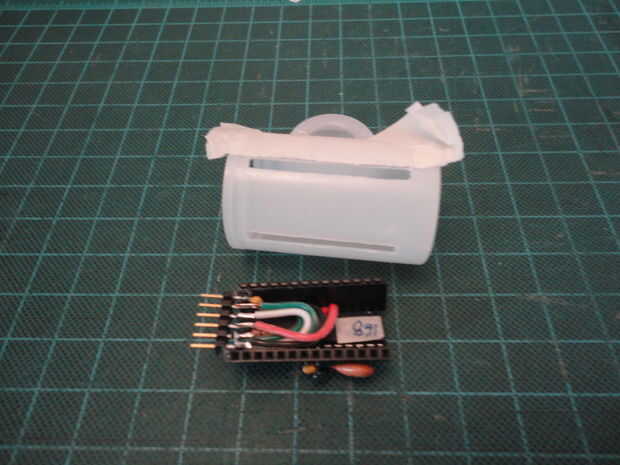

Después de cortar la abertura comparé receptáculos de Arduino de forma libre a la apertura para ver si las aberturas están OK.

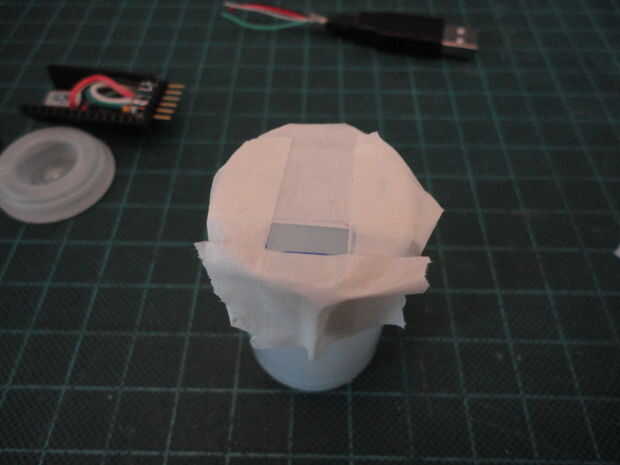

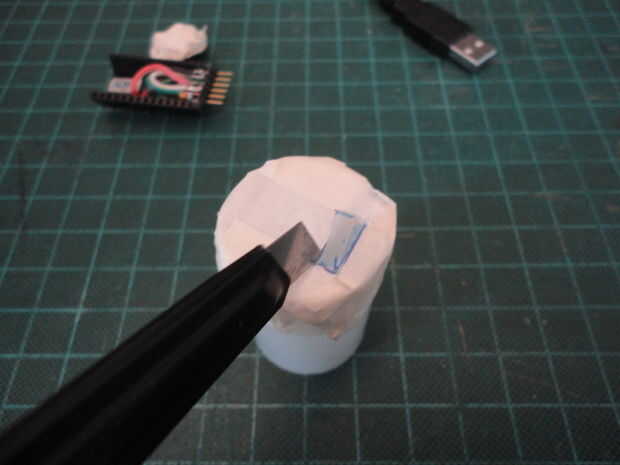

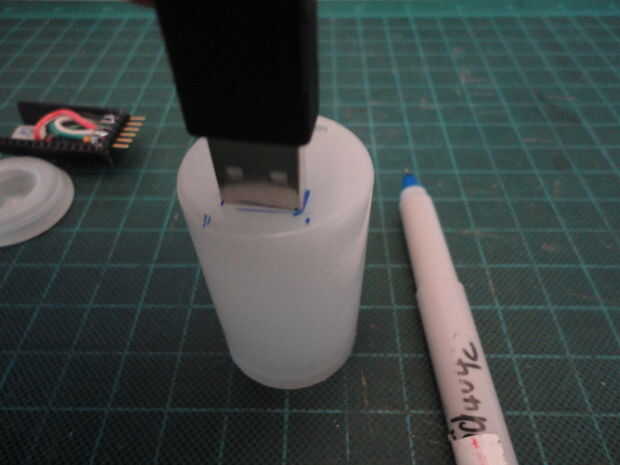

Luego repetí los pasos anteriores para marcar y cortar la abertura para el conector USB.
Y probé a ver si la apertura es OK.
