USB libre Arduino (5 / 6 paso)

Paso 5: Pegar encima!

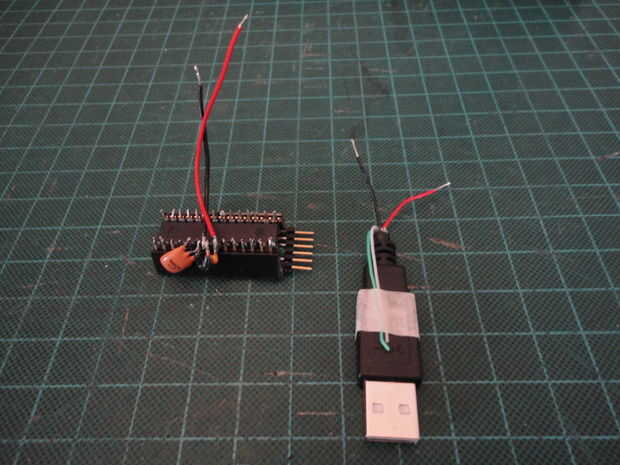

Este paso, desoldar cables de VCC y GND del USB de la forma libre Arduino.

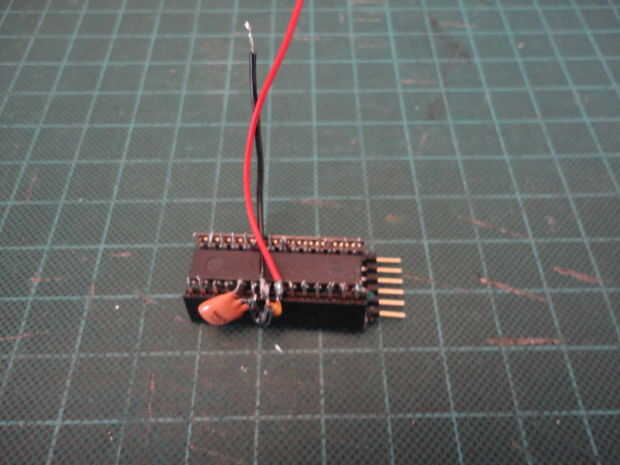

Luego he añadido que la conexión de los cables a los pines VCC y GND de Arduino de forma libre.

Borra los cables no utilizados en el conector USB para estar listo para ser pegado en el recipiente.

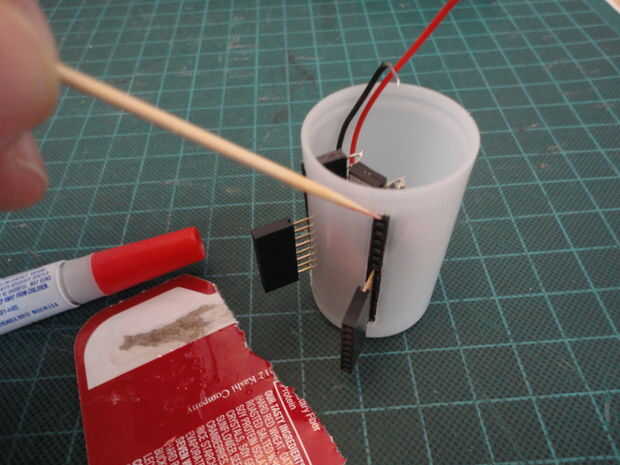

Usé un palillo para pegar el pegamento estupendo para el depósito y receptáculos de 14 pines ATmega168/328.

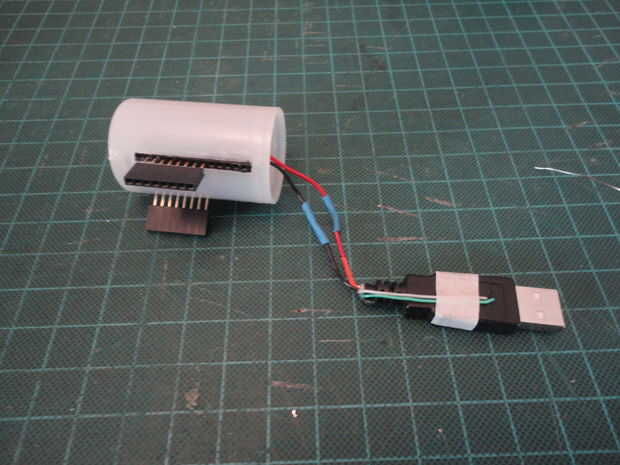

Después de que el pegamento seque, había conectado el VCC (pin 7) en ATmega168/328 a VCC en el cable USB y había conectado a GND (pin 8) ATmega168/328 al GND cable cable USB juntos.

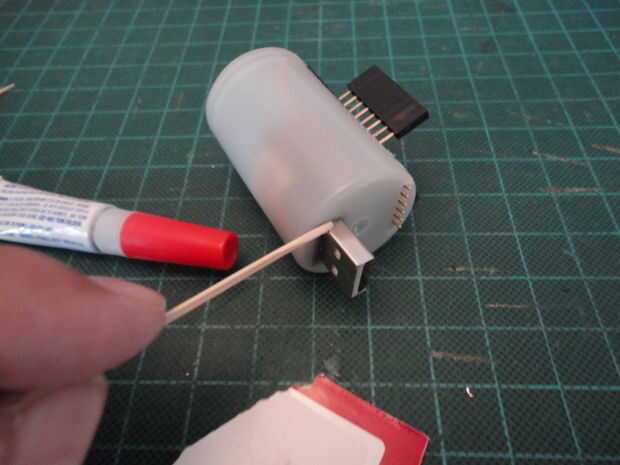

A continuación, apliqué el Super Glue al conector USB y cartucho con palillo de dientes.

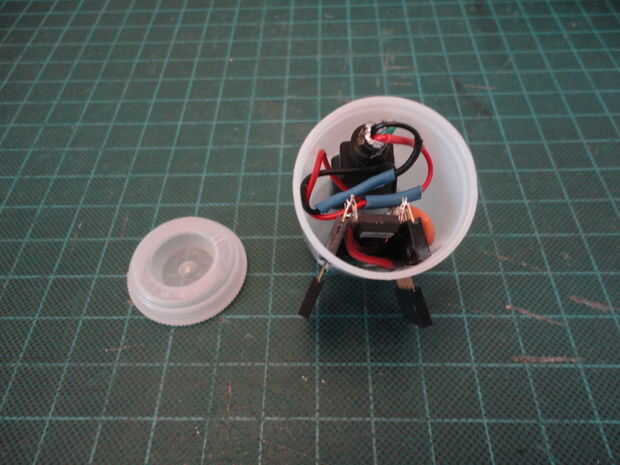

Metidos todos los cables dentro de la lata y había cerrada la tapa.

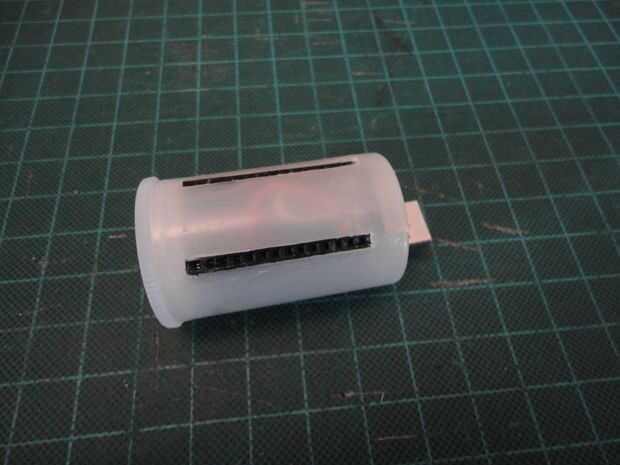

Y eso es todo! Tengo un "USB libre Arduino!"

(Una cosa más que hacer es marcar todas las conexiones).
