USB mando clásico de Wii (8 / 18 paso)

Paso 7: Conectar el controlador clásico de Wii

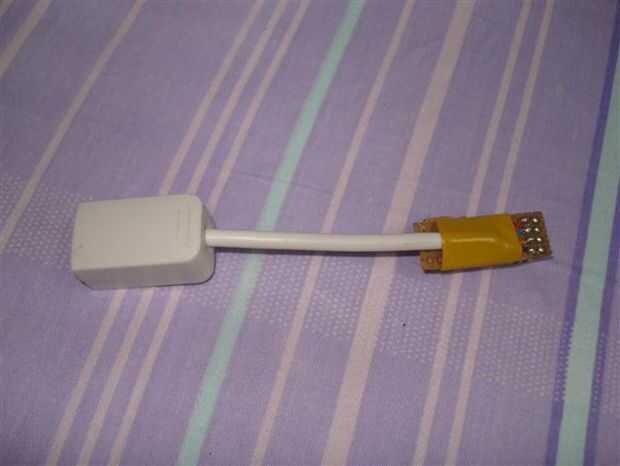

Ya que no quiere cortar el cable en el mando clásico de Wii, ir a comprar un cable de extensión barato para accesorios Wiimote. Estas tienen un conector hembra que usted necesita para cortar. El revestimiento exterior del cable de extensión para acceder a los cables dentro de la tira.

Para fines de creación de prototipos, yo he soldado los cables a un jefe masculino.

Tenga en cuenta que el cable de detección de dispositivos en los cables de extensión barato realmente funcionan (están conectados directamente al + 3, 3V), así no soy capaz de detectar un device-connect o desconecte el evento en el software verdaderamente.

Las señales son:

• De tierra, conecte a tierra en el USnooBie
• + 3, 3V de alimentación, conecte a de USnooBie + 3.3V pin
• SDA (esta es la línea de datos I2C), conectar a PC4 en USnooBie
• SCL (línea de reloj I2C), conecte al PC5 en USnooBie

Asegúrese de que USnooBie se suministra con 3, 3V usando el jumper de selección de voltaje. Esto es para que las resistencias de pull-up interno (en las líneas I2C) de la ATmega328P utilizará 3, 3V en lugar de 5V. También el mando clásico de Wii debe estar alimentado con 3.3V así.
