Paso 2: Electrónica (montaje de la lámpara de LED de la USB)
Por lo tanto la parte electrónica de este proyecto es bastante simple!

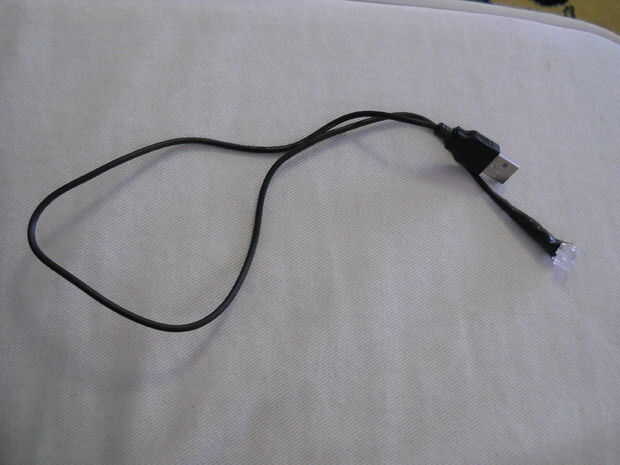

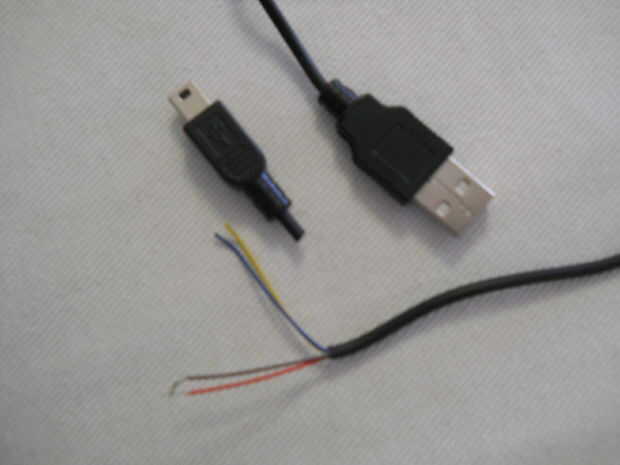

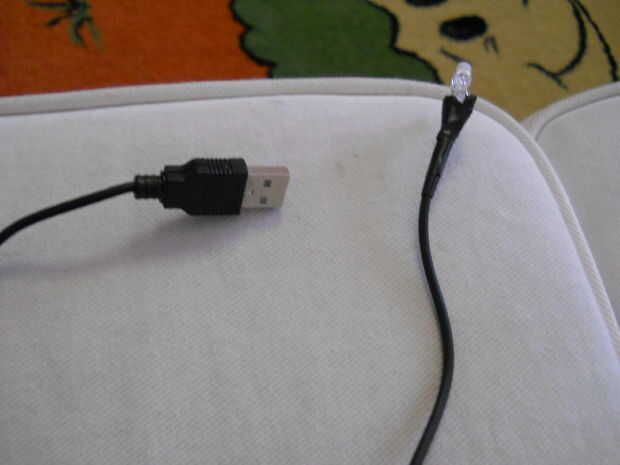

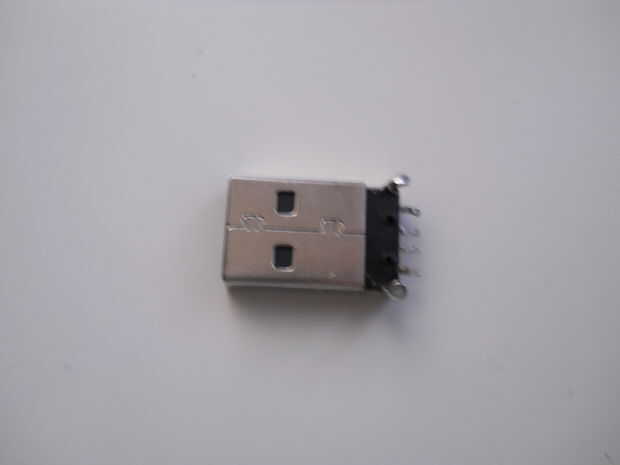

Para empezar tendremos que cortar el cable USB al lado del conector USB, así que nos quedamos con un conector USB que encaja en el puerto USB de PC y un cable que viene de él!
Esta parte es la parte más confusa y muchas personas arruinan su cable a este paso... así que... tener cuidado!

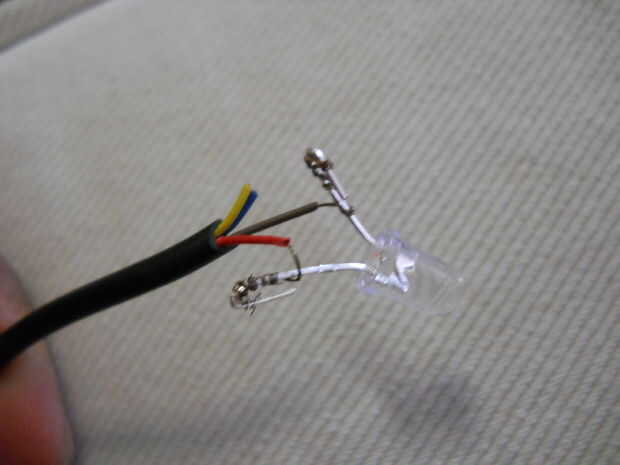

Cuando usted tira de la capa externa de cable USB será 4 hilos sobresale de él...
+ 5V
Toma de tierra
TX(creo pero no estoy seguro)
RX (Creo pero no estoy seguro)

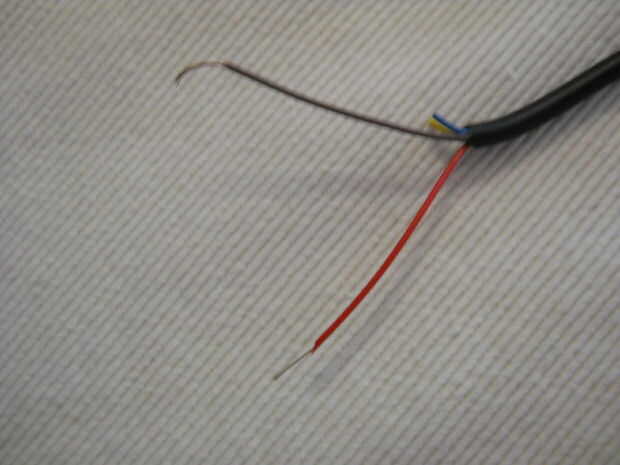

Así que lo que tienes que hacer es cortar los cables TX y RX a y solo dejar los cables Gnd y 5V, entonces con un pelacables, necesitará el revestimiento de plástico de unos 2 cm de la tira para los dos alambres.
Entonces todo lo que tienes que hacer es conectar los LEDs

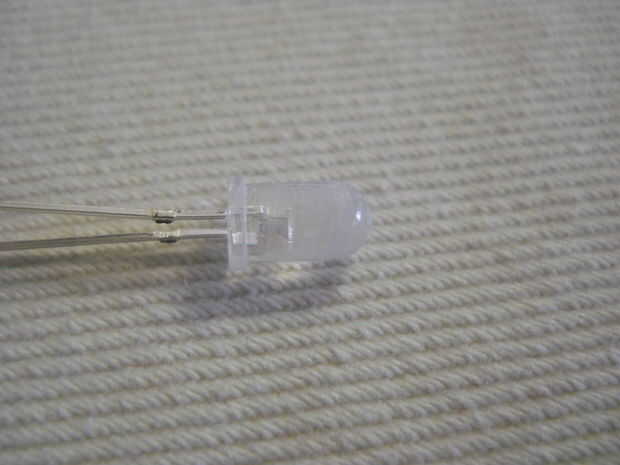

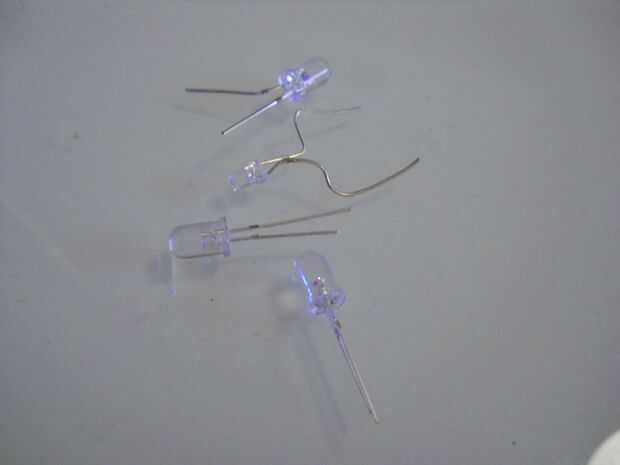

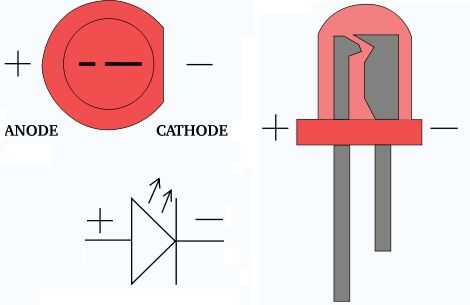

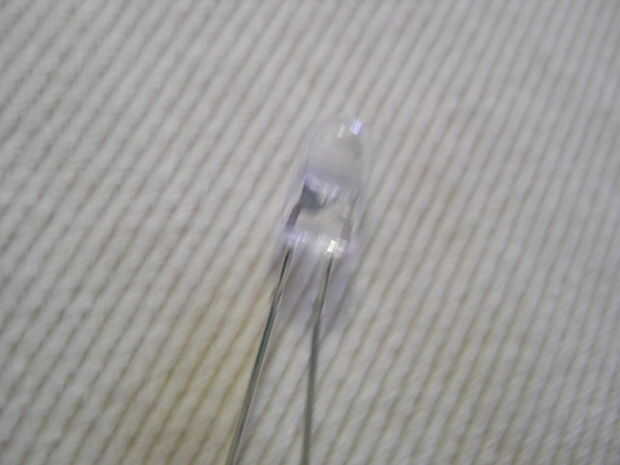

Habrá 2 cables sobresale el LED uno será largas y es el ánodo y el corto es el cátodo. Un resistor obtiene conectado al LED en el ánodo (resistores no son polarizados por lo que no importa de qué manera se conectan)
Las resistencias de valor depende de la LED, mi LED no necesita una resistencia en todo!
Usted puede ir a este sitio web para conocer una resistencia resistencias:http://www.dannyg.com/examples/res2/resistor.htm

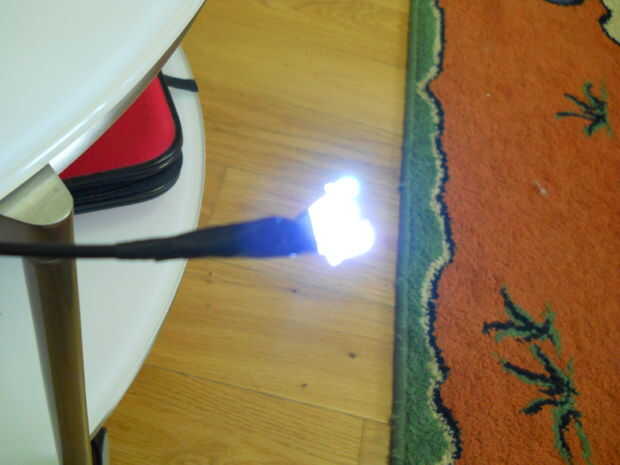

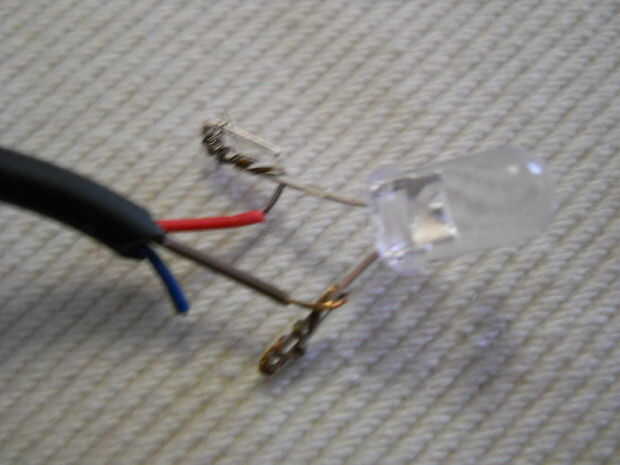

Está bien lo Coloque el lado con la resistencia (el ánodo) a los + 5V cable sobresale el cable USB y el cátodo a la tierra

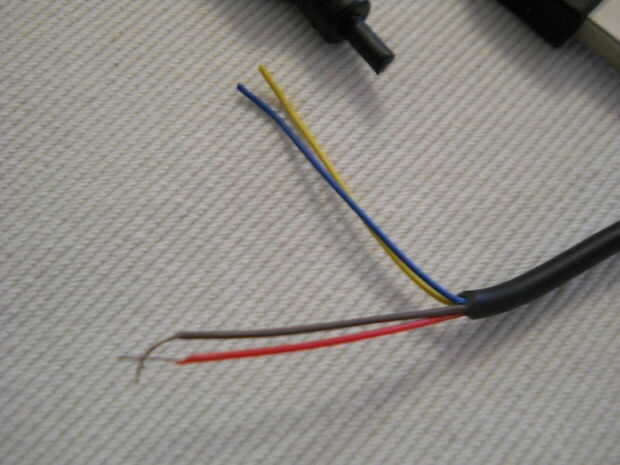

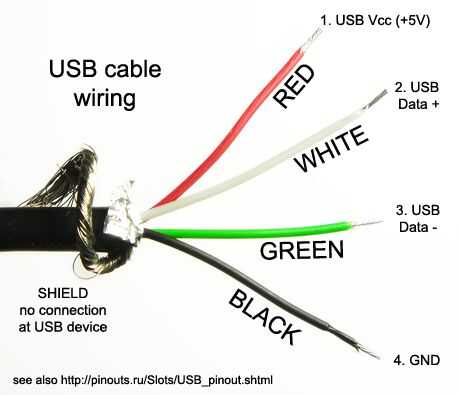

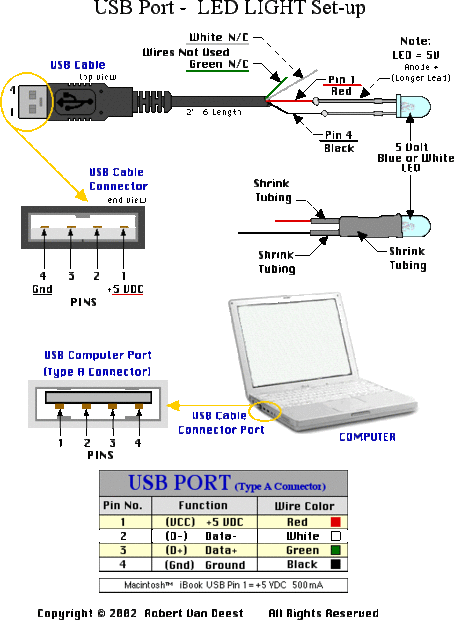

En la mayoría de USBs los colores de los + 5 y Gnd son generalmente:
+ 5V es generalmente rojo y a veces naranja (El mío era rojo)
GND es generalmente negro o marrón (El mío era marrón)
TX es generalmente verde o azul (El mío era azul)
RX es generalmente blanco o amarillo (El mío era amarillo)

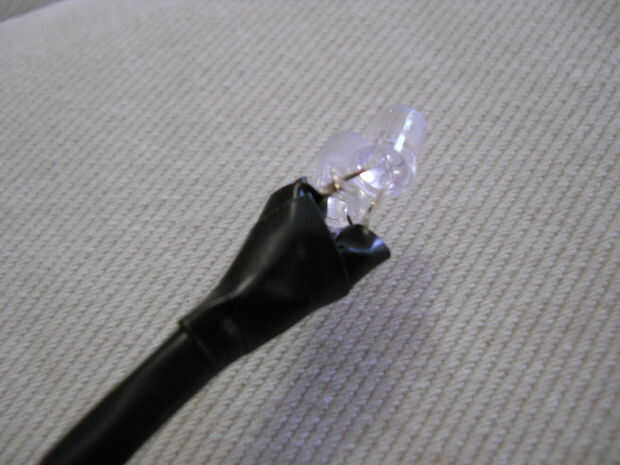

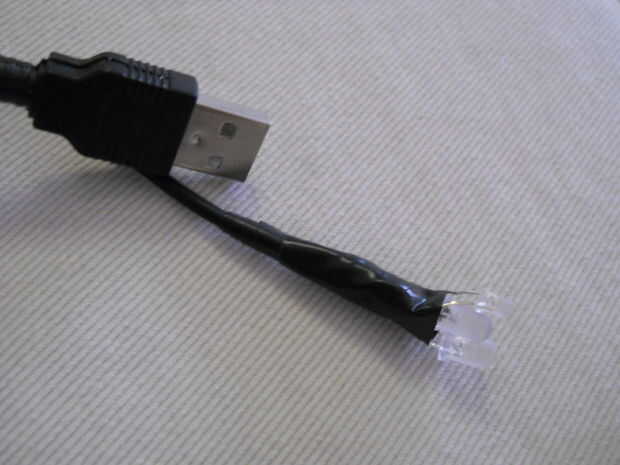

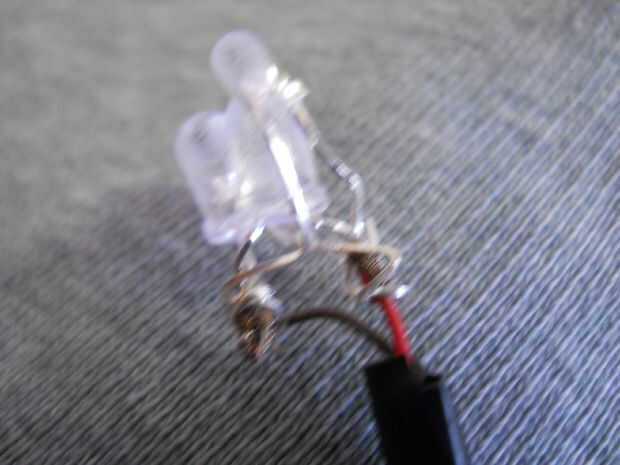

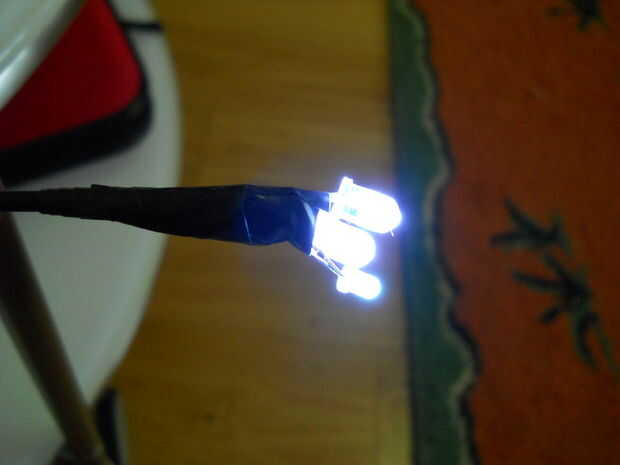

Después de conectarlos bien puede solo retorcer juntos y añadir un encogimiento del calor o puedes soldarlos y luego añadir un encogimiento del calor, no tengo una soldadura de hierro tan sólo torcidos juntos los cables y poner del encogimiento del calor en, y luego después que utiliza cinta aislante negra para cubrir todo mi encogimiento de calor azul y miraba mal como el resto del alambre era negro!

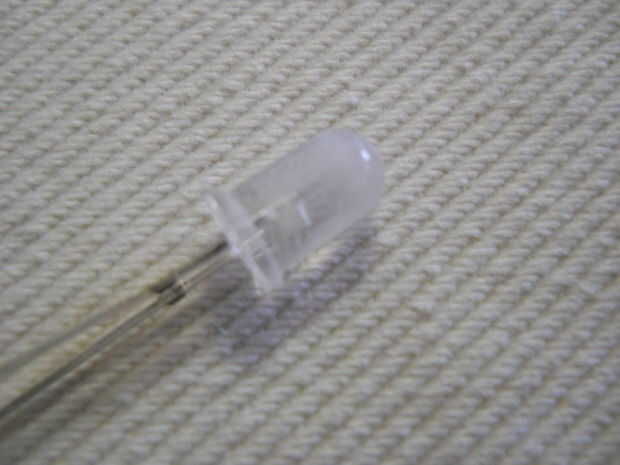

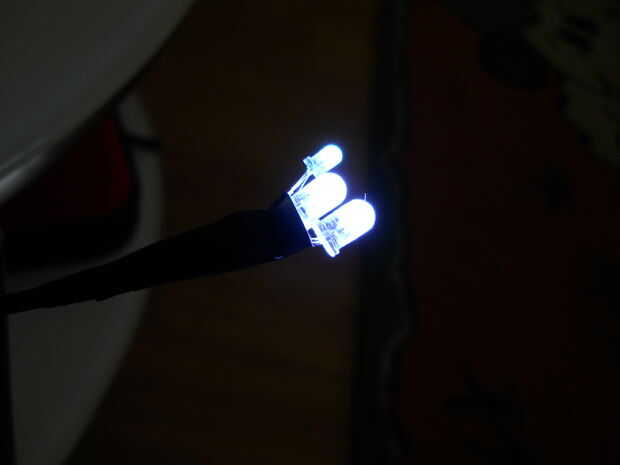

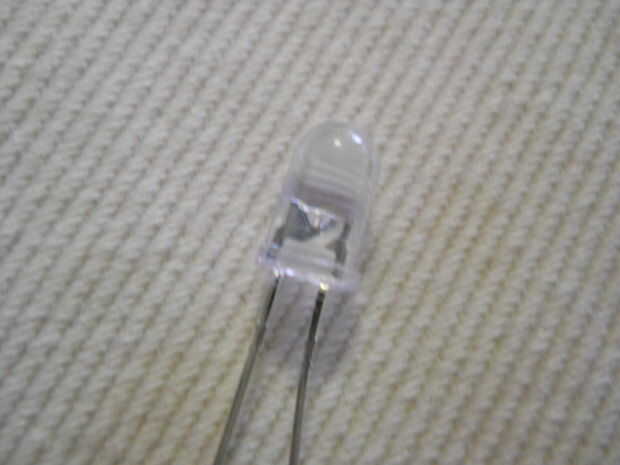

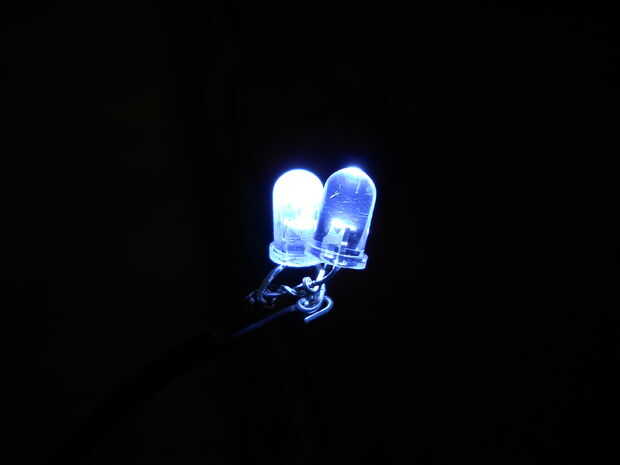

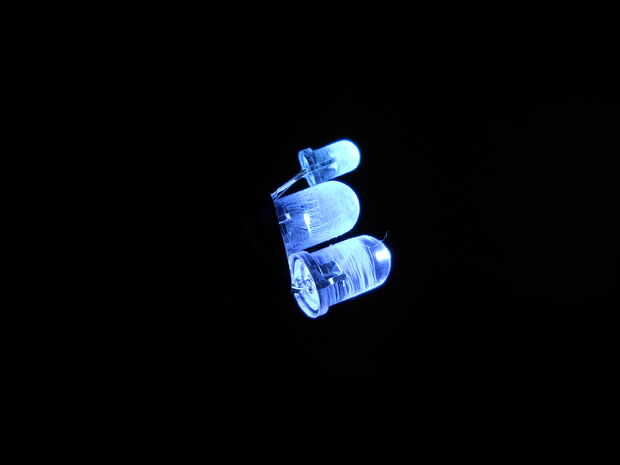

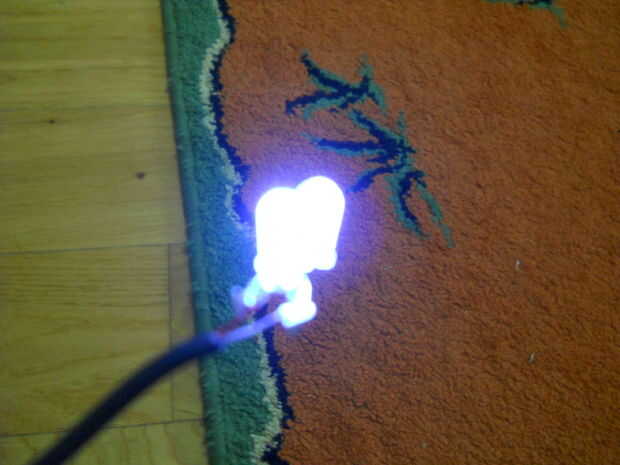

Una última cosalijar los LED a difundirlos que brillan más brillante! Usted puede hacer lo mismo los LEDs que compramos generalmente son agua claras LEDs (puede ver la diferencia en algunas de las fotos) (como utilicé 1 difusa y 1 agua claro LED para mi proyecto)
