USB Powered LED luz (5 / 10 paso)

Paso 5: Conexión del interruptor

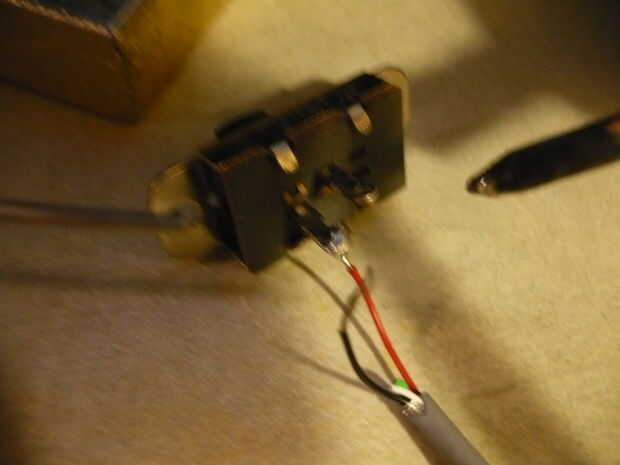

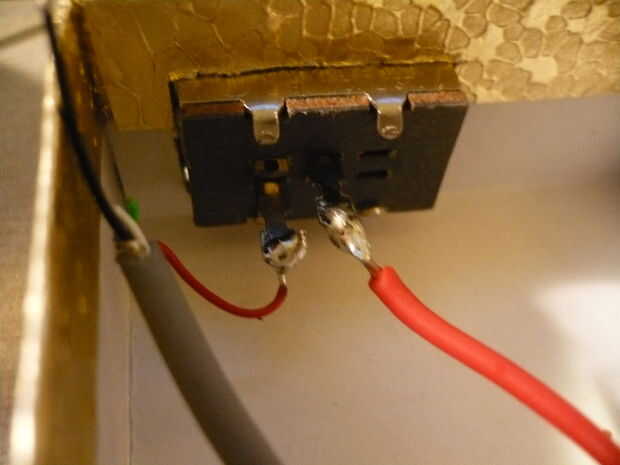

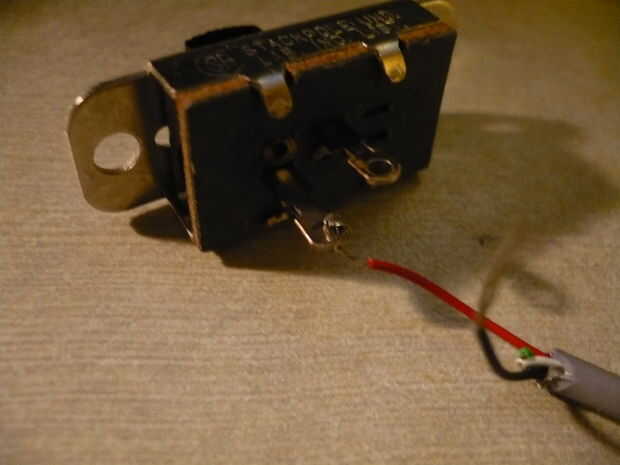

sé que sólo ha cortado ese agujero nuevo bonito y ahora el conmutador esté en su lugar, por lo siguiente lo que tienes que hacer es conectar el cable usb al interruptor. Fuera de los 2 cables que quedan en el cable usb, que solo conectará el cable rojo del interruptor. Suelde el cable rojo directamente al interruptor en uno de los pines, y luego en el pin siguiente necesitará otro pedazo extra de alambre de la soldadura.

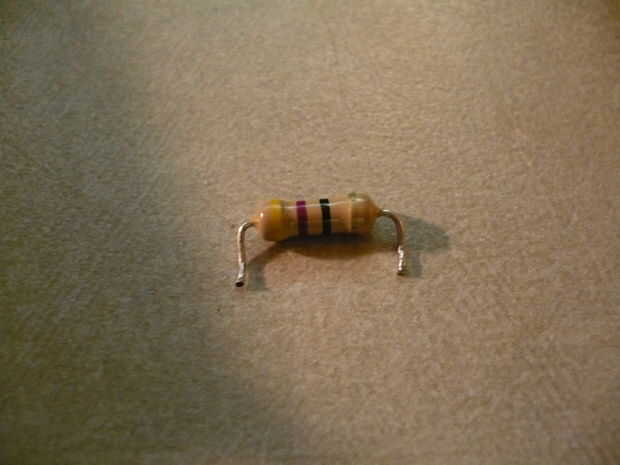

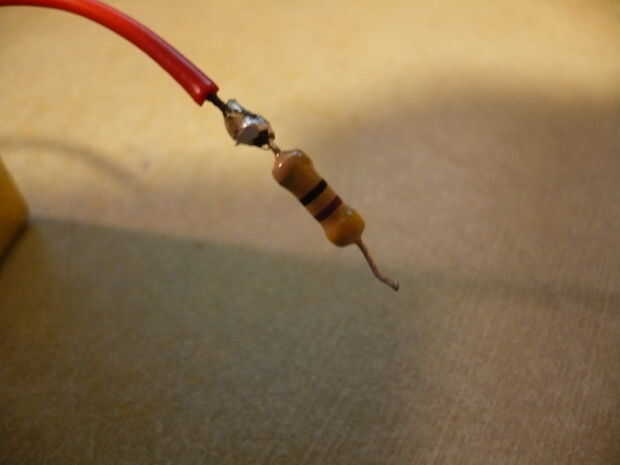

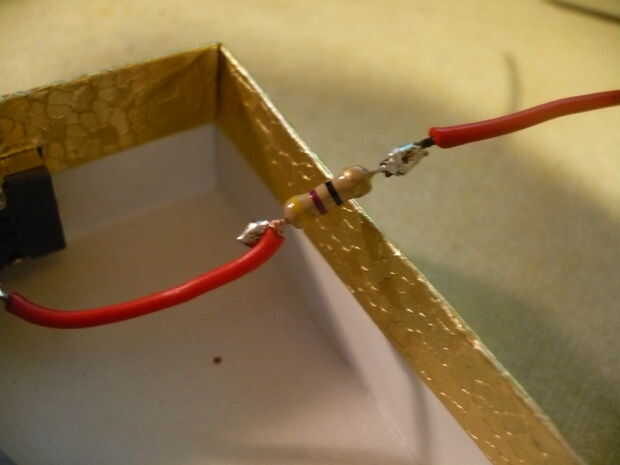

Después de las dos secciones de cable rojo conectado a los pines que ahora tendrá que añadir una resistencia. Para este proyecto utilicé un resistor de 47 ohmios (que era más que suficiente... pero mejor seguro que lo sentimos.) para averiguar qué resistencia de tamaño que se se necesitan te puede ir a [http://metku.net/index.html?sect=view & n = 1 & ruta = mods/ledcalc/index_eng] ahora conectar el último tramo del cable rojo al otro extremo de la resistencia y la soldadura en el lugar.

47 ohmios fue asumiendo que cada LED lleva 3,6 voltios y 20ma para ejecutar.

Editar!: tamaño real de la resistencia debe ser alrededor de 70 OHMS y para obtener mejores resultados debe soldar 1 resistencia a la pata de cada LED.
