USB Powered luz mística (2 / 10 paso)

Paso 2: Resumen

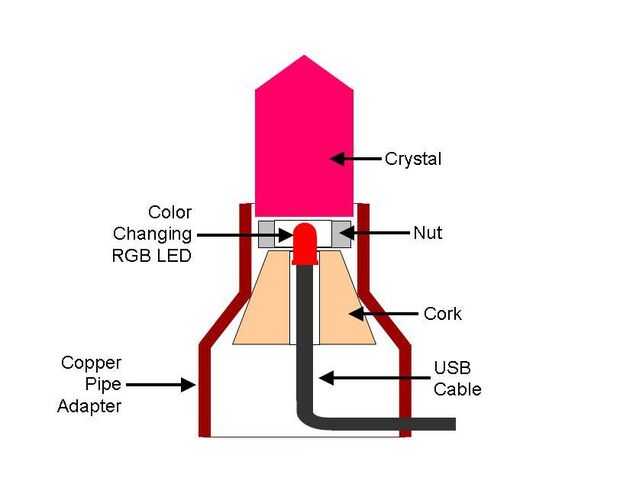

La construcción mecánica de la luz mística Powered USB es muy sencilla como se muestra en el diagrama de esta página.  Una instalación de tuberías de cobre se utiliza como la base.  Una tuerca pegada a un corcho se utiliza para mantener el LED en su lugar y proporcionar la base donde se sentará el cristal.  Se presenta una pequeña ranura en la parte inferior de la tubería de cobre para el cable USB.

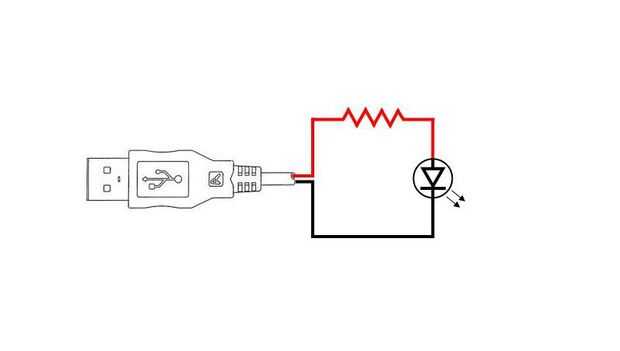

El circuito de la luz es igualmente simple como se muestra en el esquema en esta página.  La resistencia es soldada a un cable del LED (el "ánodo") y luego soldada para el cable (rojo) "positivo" el cable USB.  Se suelda el otro cable del LED al cable (negro) "negativo" en el cable USB.  El color cambia la magia ocurre dentro de la LED-no hay necesidad de ninguna electrónica externa.
