Paso 5: Preparar el cable USB y conecte el LED
1. Revise el cable USB. Asegúrese de que tener uno con un conector tipo macho en un extremo. Ver la primera imagen de este paso si no está seguro de si tienes el conector correcto.

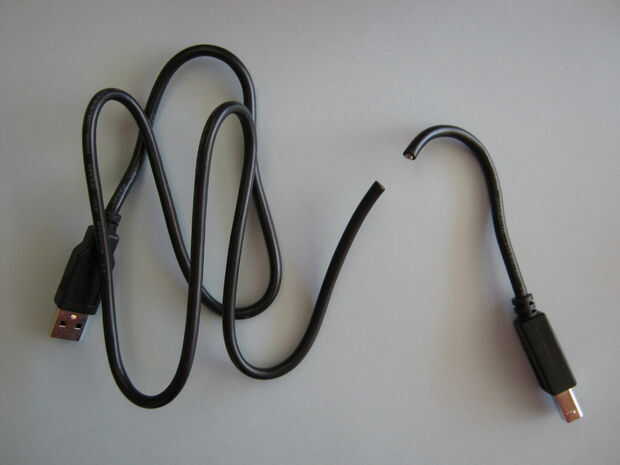

2. Corte el cable dejando una buena longitud de cable entre el conector macho de tipo y el extremo cortado. Tendrá una longitud decente para que tenga flexibilidad para colocar la luz del dispositivo que lo esté alimentando.
3. Coloque el otro extremo del cable en la caja de basura: sin duda usted podrá utilizar en otro proyecto de instructables.

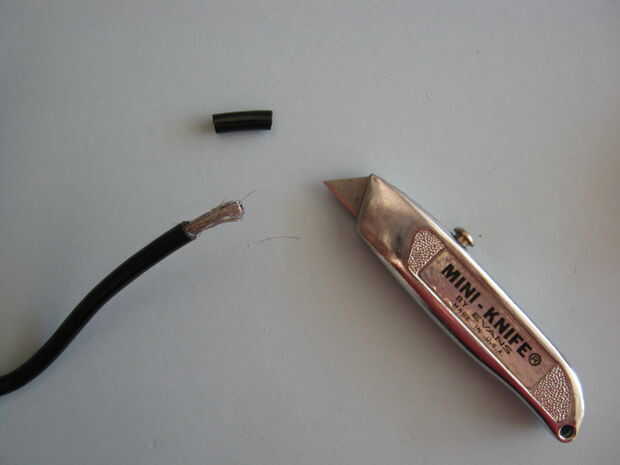

4. usando un cuchillo pequeño cúter o navaja X-acto, cuidadosamente retire sobre un 1/4" de aislamiento exterior del cable USB. La forma más sencilla de hacerlo es cortar suavemente una línea a lo largo de la longitud del cable. Al final del corte, cortar el aislamiento alrededor de la circunferencia del cable. No presione demasiado duro - usted presione, usted se sentirá el interior los cables - no corte más profundo. Después de hacer estos recortes, usted debería poder Retire el aislamiento, revelando el blindaje. Esto se muestra en la segunda imagen de este paso.
5. el blindaje puede ser filamentos de alambre o papel de alambre o una combinación de ambos. Retire el blindaje y sacarla con un cuchillo o tijeras.
6. ahora debería ver cuatro hilos de color y posiblemente un cable sin aislamiento. Si ves un cable pelado, cortar.
7. los dos cables de esa materia para este proyecto son rojo y negro. Estos son los cables de alimentación. Los otros dos cables son para datos: no estar haciendo nada con los - pueden dejarlos como-es.

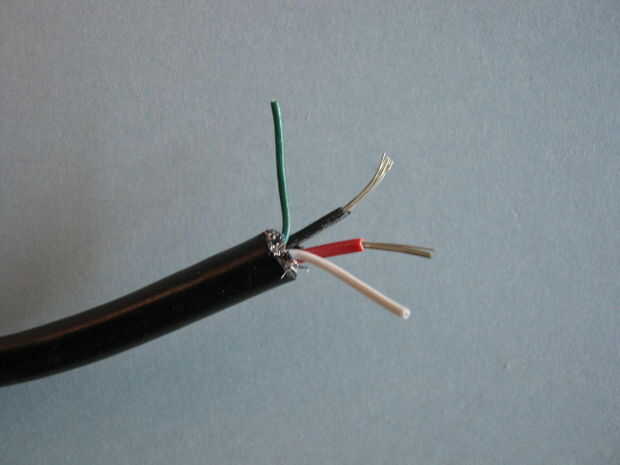

8. tira de una longitud pequeña de la aislamiento de los cables rojo y negro como se muestra en la tercera imagen de este paso.

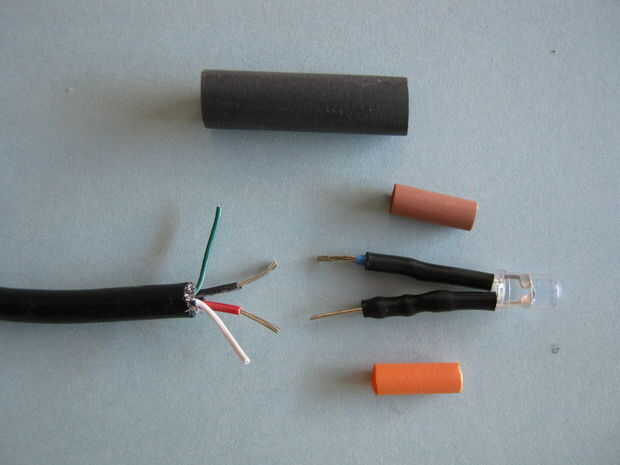

9. el orden en el que hacer esta parte del paso es importante. Primero, corte una pequeña longitud de encogimiento del calor de 1/4" tubería y deslice sobre el corte de los cables y abajo en el USB cable. En segundo lugar, lleva corte dos longitudes pequeñas de calor 1/8" tubería de encogimiento y deslícelos sobre el aislamiento en el LED. No hace mucho tiempo - no quiero cerca del soldador cuando usted está de soldadura o se reducirá y tendrá que empezar de nuevo. Esto se muestra en la quinta imagen.

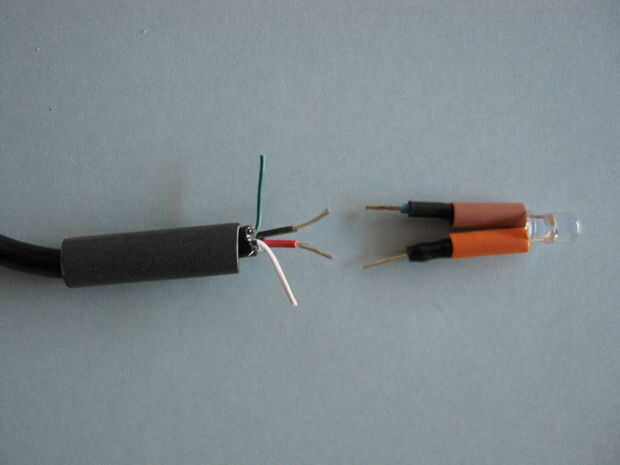

10. el conductor del LED con la resistencia de la soldadura al cable rojo del cable USB y el otro cable al cable negro de la soldadura. Es muy importante para que este bien.

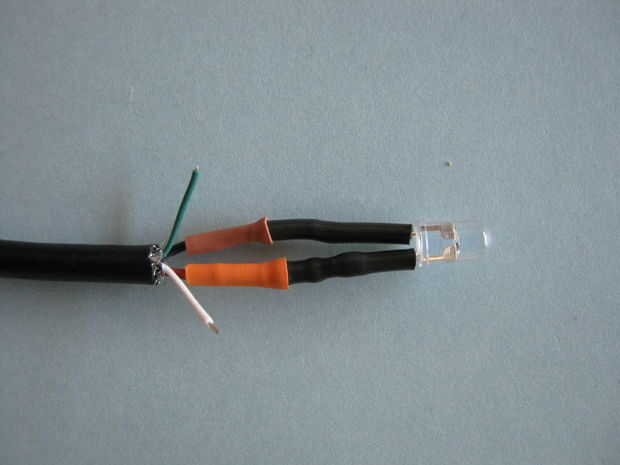

11. una vez soldado, deslice el calor de pulgada 1/8" tubería del encogimiento sobre el metal desnudo donde soldar los cables juntos y aplicar calor a la tubería del encogimiento. El resultado debería verse como la imagen de la sexta.

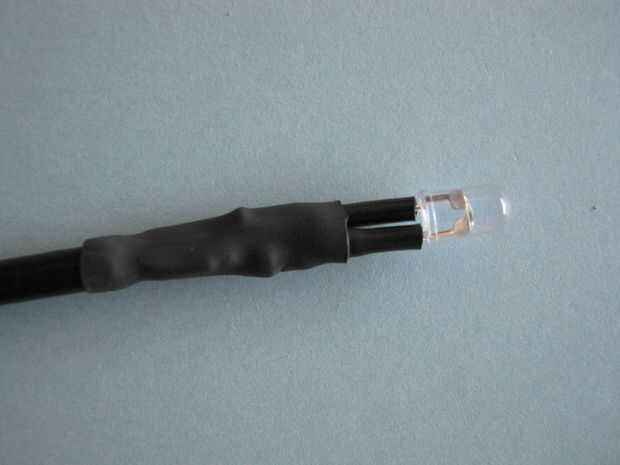

12. ahora mueva el 1/4" tubos termocontraíbles sobre los cables no utilizados y los cables recién aislados y aplicar calor. El resultado es una mirada agradable, completamente aislados del cable como se muestra en la última imagen.
Y otra vez, si lo prefiere, usted puede envolver pequeñas cantidades de cinta aislante alrededor de los cables como una alternativa al calor tubería del encogimiento. Sólo tenga cuidado de no usar tanta cinta que evitará que resbale el LED y el cable para arriba a través del corcho.
