USB Powered RGBLED pecho (con Arduino + programa básico) (4 / 6 paso)

Paso 4: Diseño de PROTOBoard

Parte 3.1: conceptualización del diseño

Cosas a tener en cuenta

Entender cómo trabajo de LEDs, en serie y paralelo.
La comprensión de funcionamiento en una matriz de LED.
Entender cómo un LED RGB tiene una matriz de 3 filamentos dentro de la bombilla se

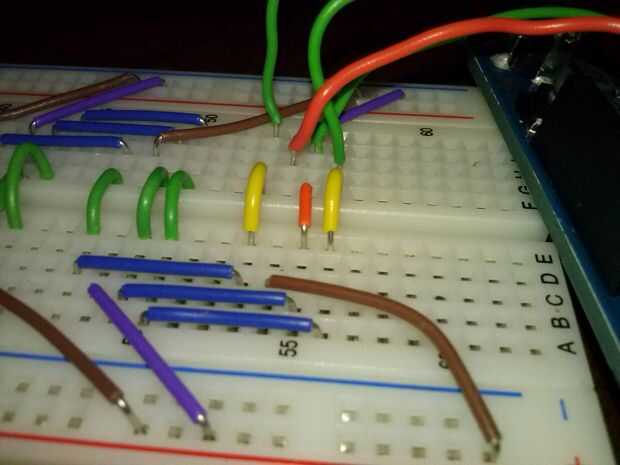

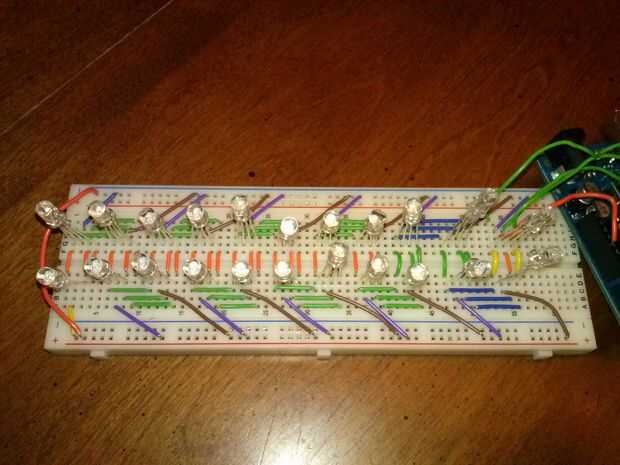

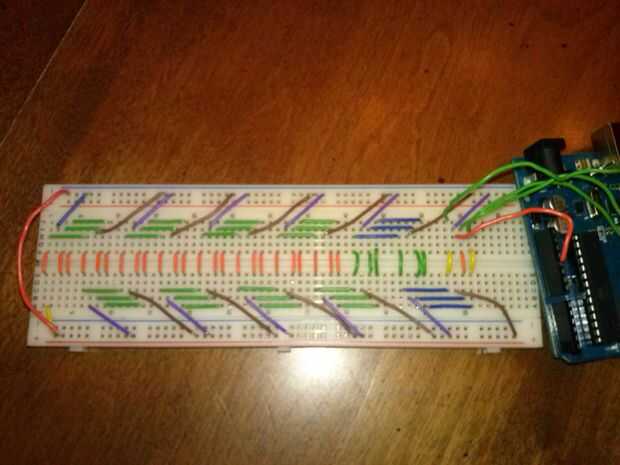

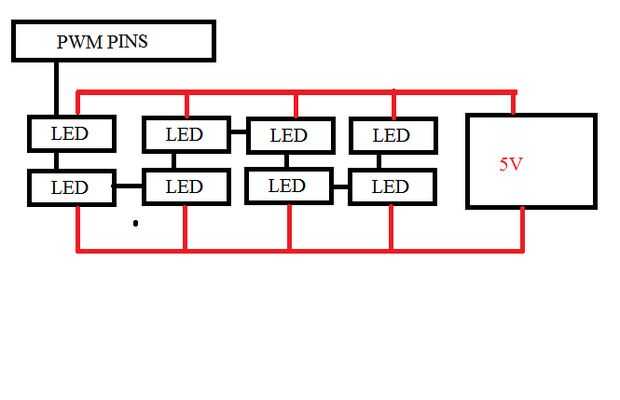

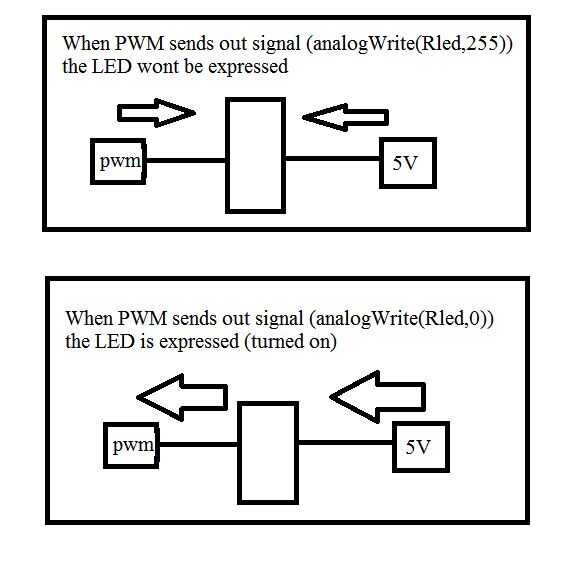

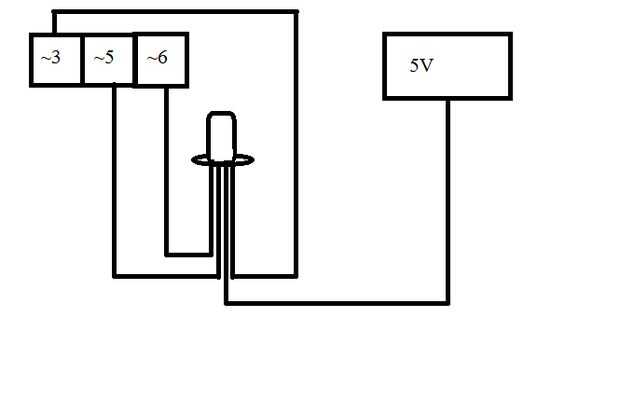

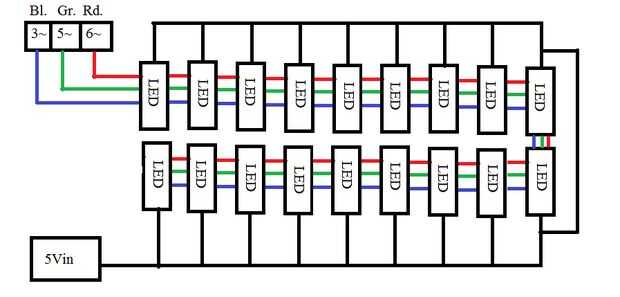

Mantenerlo simple. A través de 2 dibujos, he podido comprender de dónde quería ir con el diseño en el protoboard. No quería perder la intensidad de la luz, así que elegí a mi LED en serie.

CONCEPTOS
Los LED están conectados en serie
Común (fuente de 5V) está conectado en un puente paralelo

Cambios circunstanciales en el diseño:

Quitar las resistencias para crear una luz más intensa (uso regula 5-fuente de energía 5.1V.)
