Paso 2: Conector USB

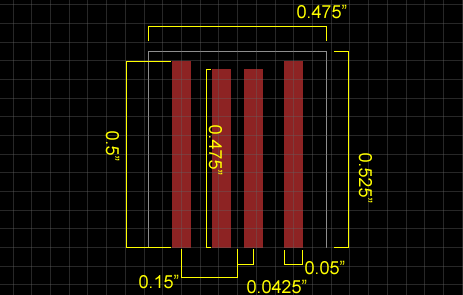

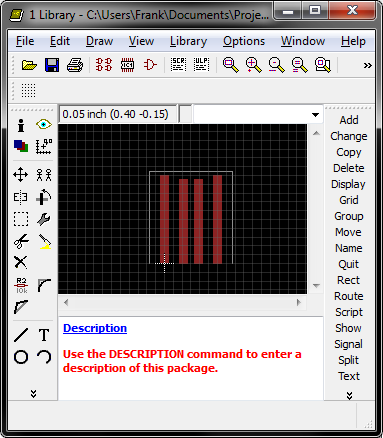

Este conector será un USB macho "A" conector, que se conecta a una USB hembra "A" puerto (la clase en equipos). En primer lugar, las medidas se toman desde el puerto USB. Crear un componente de águila con las dimensiones (es necesario crear primero un archivo de biblioteca) y también colocar las almohadillas. Es importante usar pastillas porque águila eliminará el soldermask de zonas de teclado por defecto. Tenemos las pastillas para estar expuesto (no cubierto por soldermask) para hacer una conexión con el puerto USB.

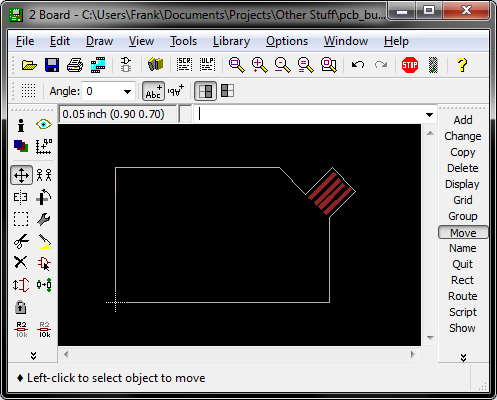

El componente conector creado se coloca sobre la disposición del PWB. La capa de dimensión debe ser una línea continua que sigue el contorno de la tarjeta y el conector. La capa de dimensión es lo que seguirá la fabricación cuando se muele el esquema de la PCB.
