Paso 4: arte

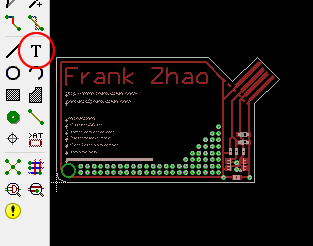

Para mi diseño, he puesto mi nombre y algunas instrucciones mediante la herramienta texto en Eagle CAD.

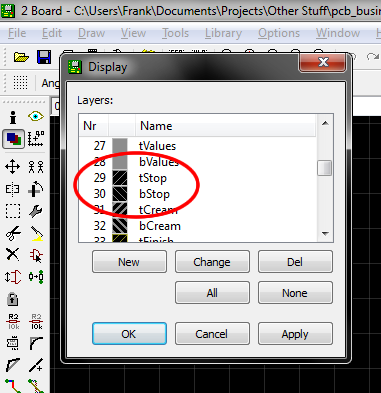

Las capas tStop y bStop en Eagle controlan el soldermask. Soldermask no estará presente en las áreas cubiertas por tStop o bStop. La "t" y "b" significan "superior" e "inferior. Este hecho se puede utilizar a su ventaja.

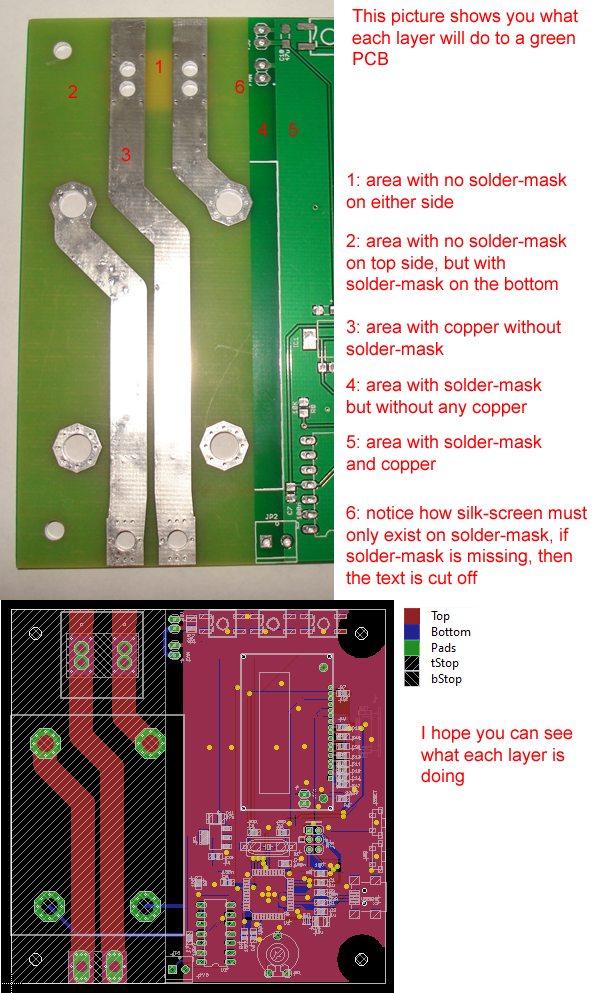

Recuerde que con cobre y soldermask se verá luz áreas verdes, con no cobre pero con soldermask se verá verde oscuro, zonas sin cobre y sin soldermask se ven de color amarillentas. También Recuerde que más luz pasará por si la capa inferior es descubierta.
Área no soldermask pero con cobre se convertido en estaño. Será plata si consigues la placa estañada con regular de estaño o soldadura de plomo. Si quiere gastar más dinero, usted puede solicitar la fabricación de PCB en lugar del chapado en oro.

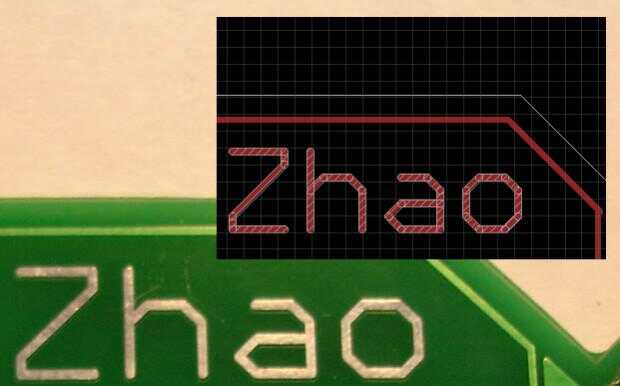

En mi propia tarjeta, puedes ver que he puesto con mi nombre en la capa superior de cobre y la capa de tStop creando así el efecto de texto plata colocando texto en un área sin ningún soldermask.

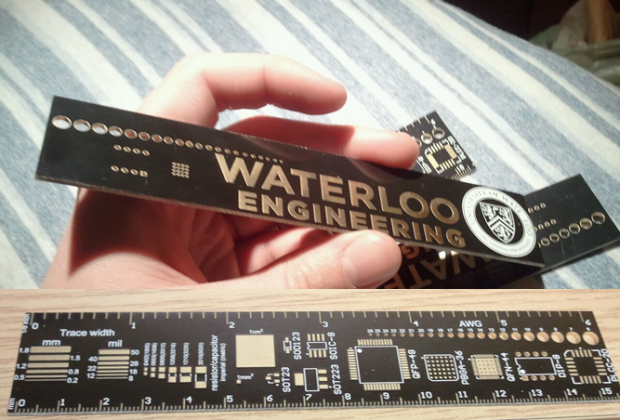

También puede solicitar otros colores aparte de verde a la fabricación. Aquí está Universidad de mi amigo de Waterloo regla de PCB, con máscara de soldadura negro y chapado en oro (oro y negro son los colores de mi escuela):

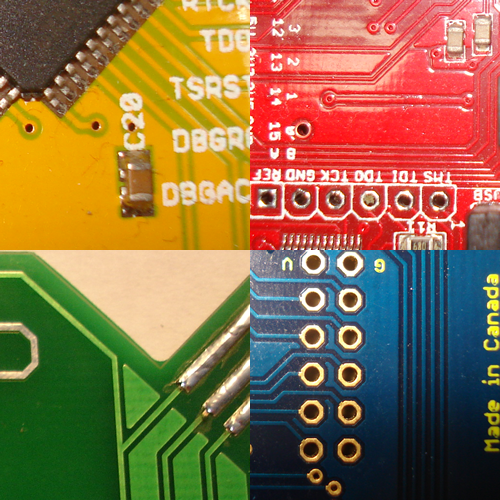

Aquí están algunas otras PCB color combinaciones posibles:
Pantalla de seda es la capa que se utiliza generalmente para el texto, que va sobre el soldermask. Se suele especificar en las capas "tSilk" y "bSilk" de águila. Es importante recordar que la pantalla de seda no puede existir sin estar encima de soldermask. Usted puede pedir generalmente la fabricación para un color de la pantalla de seda específico, el valor predeterminado es la pantalla de seda generalmente de color blanco con verde soldermask.

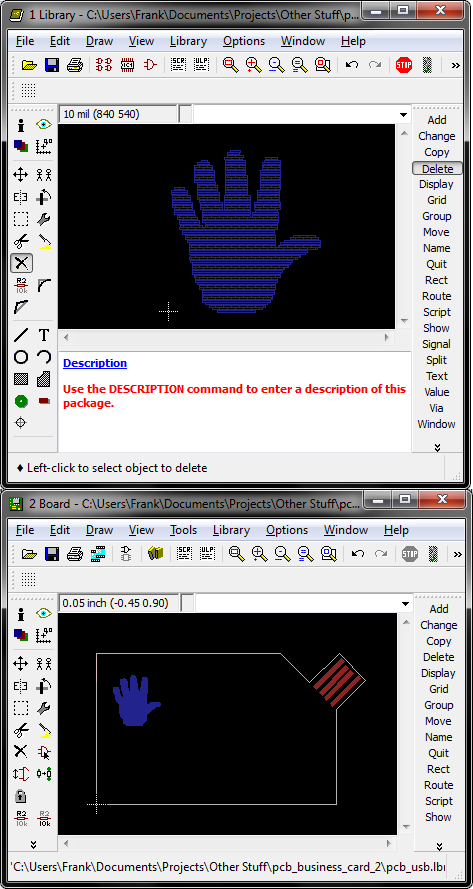

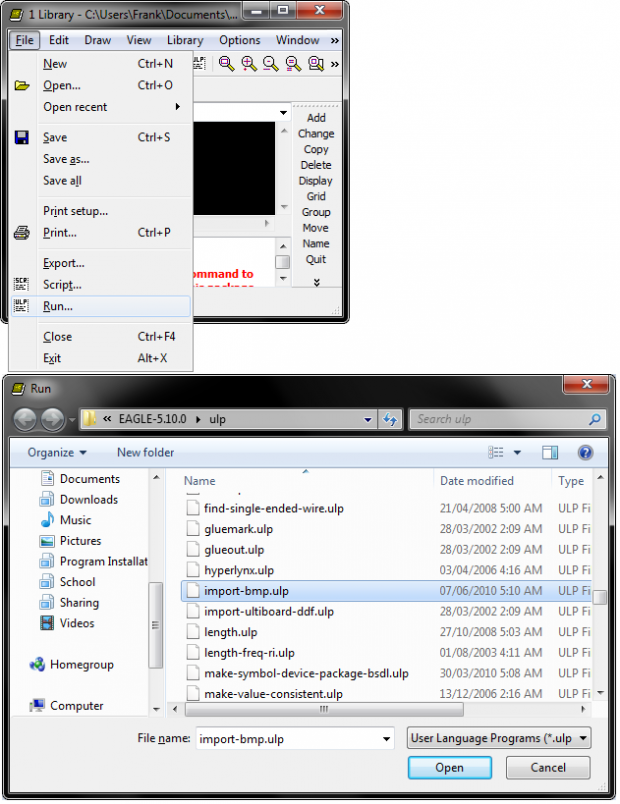

Otro truco aseado es importar imágenes de mapa de bits como componentes para que puedas tener mapas de bits en su PCB, puede hacerlo por cualquiera de las capas. Crear un componente en un archivo de biblioteca y luego ejecutar el script de usuario llamado "importación-bmp". Guardar la biblioteca y añadir el componente a su PCB.
