USB tarjeta PCB (5 / 11 paso)

Paso 5: Fabricación de PCB

Se puede lograr una muy agradable sensación de "DIY" si puedes grabar el PCB a sí mismo, pero decide ir por un look "profesional" enviando mi diseño de PCB para la fabricación de una PCB.

Seeed Studio ofrece un servicio que me puede conseguir 10 piezas por $28 más envío y tarda 5 días para la fabricación, más tiempo de envío. Creo que este es un muy buen trato.

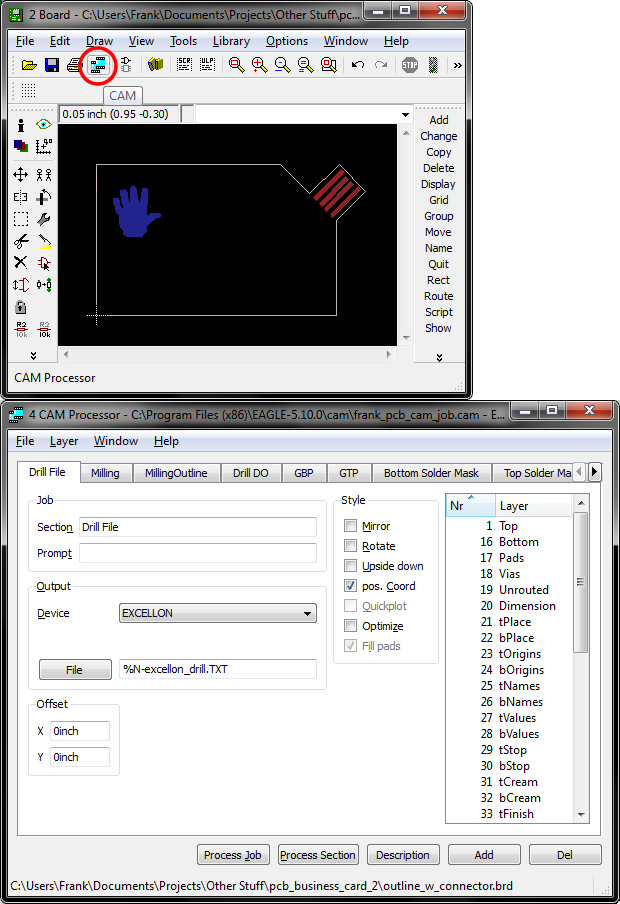

Tengo un trabajo de CAM (ver anexo) que necesita cargar en el procesador de CAM dentro de águila, ejecuta este trabajo de CAM va a generar una colección de archivos PCB Gerber que usted necesita para enviar a Seeed Studio (o de otra empresa) para conseguir su PCB fabricado. Zip el archivo y por correo electrónico a la compañía (después de pagar).

Tenga en cuenta del archivo que tu capa de mapa de bits entra! Si selecciona la capa de mapa de bits en el archivo de gerber de cobre, el mapa de bits se convertirá en una parte del cobre del PCB. Si selecciona la capa de mapa de bits en el archivo de gerber de la serigrafía, el mapa de bits se convertirá en una parte de la serigrafía del PCB.

Utilice un archivo de Gerber herramienta de previsualizar antes de enviar a la fabricación. Yo personalmente uso Gerbv http://gerbv.sourceforge.net/

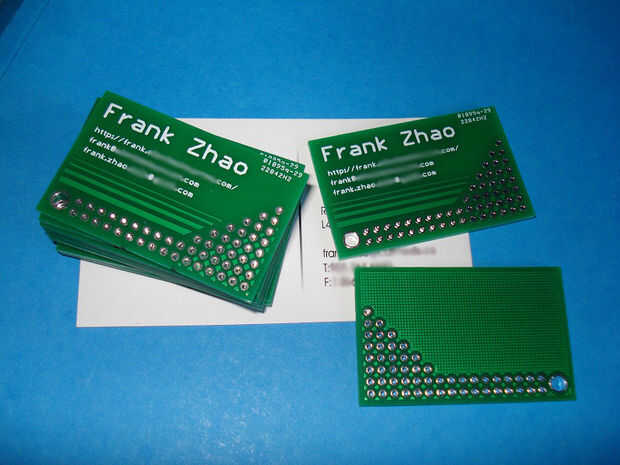

Para patadas, también hice algunos no USB tarjetas/llaveros, véase el cuadro arriba (me olvidé por qué borrosa la imagen). El tamaño más pequeño hecho estos suciedad baratos.
