USB tarjeta PCB (6 / 11 paso)

Paso 6: Fijación del conector

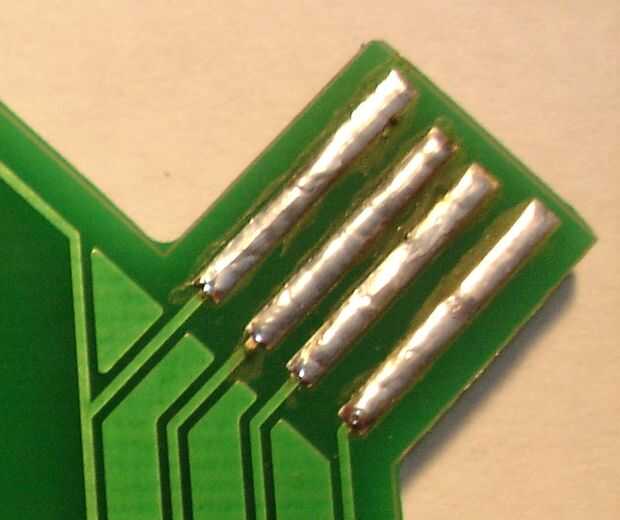

Es una buena idea añadir algunos soldadura a los pads del conector. Esto la hace más resistente al desgaste.

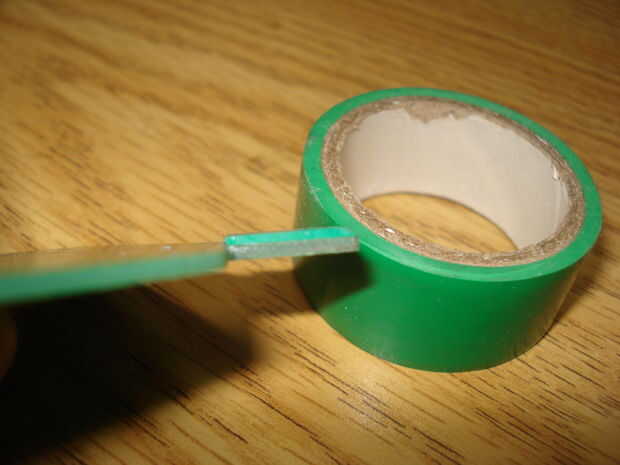

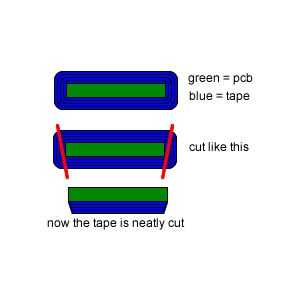

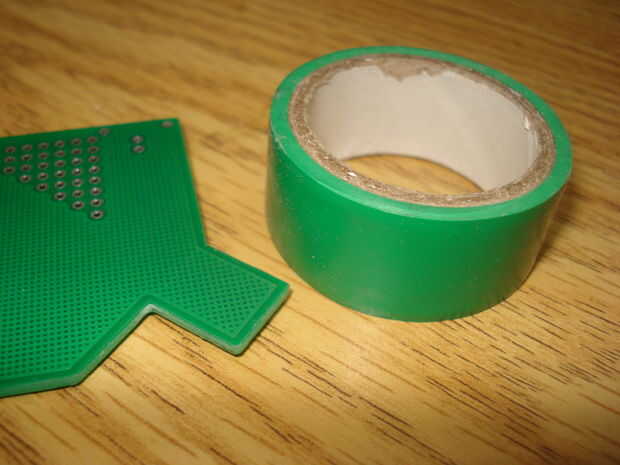

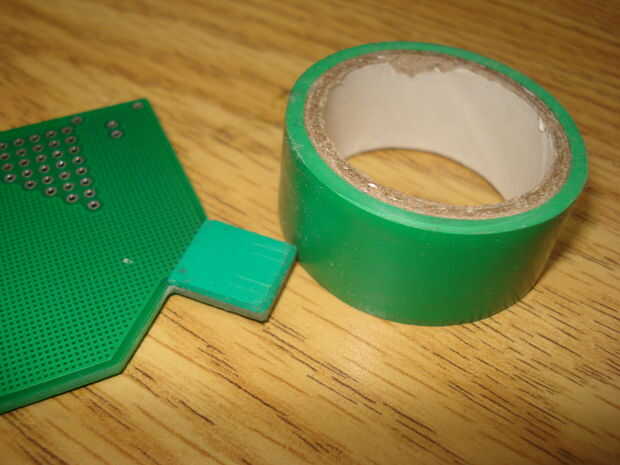

Idealmente usted quiere material del PWB espesor 2,4 mm, pero al parecer este costos extra, por lo que el valor predeterminado de 1,6 mm se utilizó. El conector USB tiene que ser más gruesa que 1,6 mm para que cinta aislante verde se aplicó a la parte posterior del conector para añadirle algunos grueso. Véase diagrama para mi técnica de aplicación de la cinta.
