Paso 12: Montar la placa de interfaz

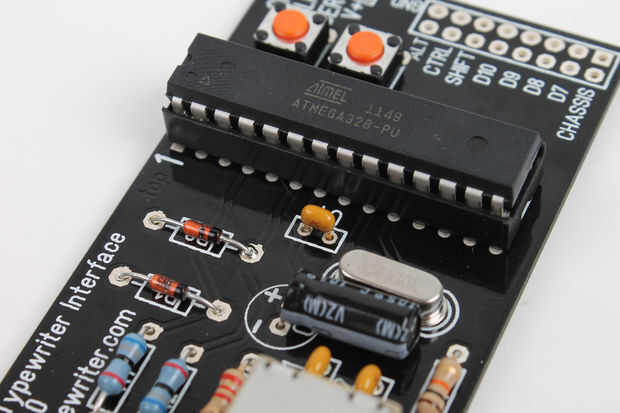

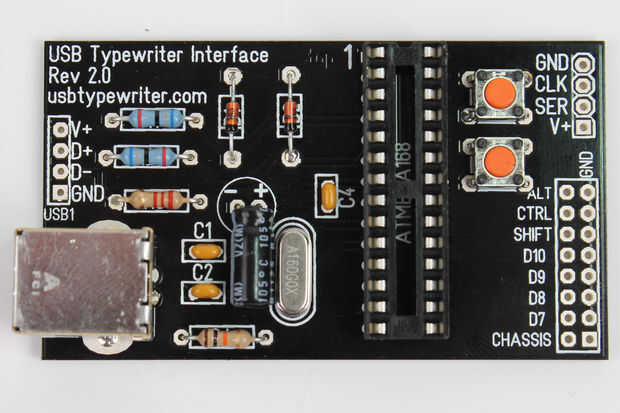

La imagen de abajo muestra la ubicación de todos los componentes en la placa de interfaz. Tenga en cuenta la orientación del condensador electrolítico, la raya gris indica el lado negativo. También tenga en cuenta la orientación de D1 y D2, la raya negra debe apuntar hacia abajo. Finalmente, tenga en cuenta la ubicación del PIN 1 del chip ATMEGA168--el marcador PIN 1 debe estar orientado hacia la parte superior del tablero (véase el cuadro 2 arriba).
Además, no se confunda entre C1, C2 y C4. C4 es marcado "103", mientras que C1 y C2 están marcados "22J."
