Paso 3: Cómo funciona
Los detalles:

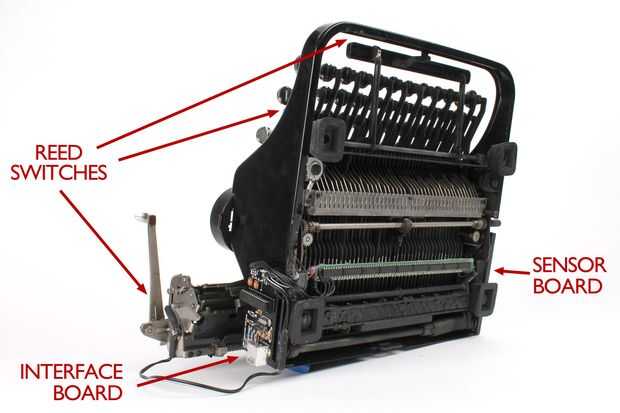

El sistema de la máquina de escribir USB consta de tres componentes principales: tablero de Sensor, el tablero del interfaz del USB y los interruptores Reed.

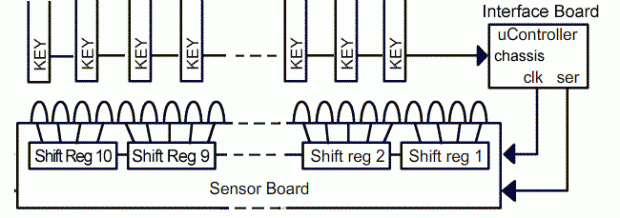

- El Sensor es que una tira larga de metal flexible de contactos que clip fácilmente debajo de las teclas de la máquina de escribir. Cada contacto está conectado a un pin diferente en una cadena de registros de cambio, que actúa como "Brigada de paquetes" de un bombero, pasando una señal por la línea de un pin a la siguiente (ver imagen animada de abajo). Cuando la señal que transmite la fila de los registros de desplazamiento es interceptado por una de las claves que el microcontrolador se alertó al pulsar una tecla.
- La tarjeta de interfaz de USB dispone de un microcontrolador Atmega168P (es decir, un chip Arduino), una toma USB y algunos componentes. Mediante el envío de las señales CLK y SER, controla el funcionamiento de la Junta del Sensor (de nuevo, consulte la animación que aparece abajo), y mediante el control de la señal de "chasis", pueden detectar pulsaciones de teclas. La animación muestra que la placa de interfaz puede decir que tecla ha sido presionada, basado en que pines de la placa de sensor era activo cuando se detectó la señal del chasis. La tarjeta de interfaz controla también el conector USB que se conecta al ordenador.
- La caña cambia: Porque el tablero del Sensor sólo detecta las teclas que pulsar la barra transversal, varias llaves importantes pasan desapercibidas. Se trata de cambio, el espacio y regreso. Para lidiar con esas claves, utilizamos pequeños interruptores que cierran en presencia de un imán.
La máquina de escribir USB es un proyecto open-source! Aunque usted no los necesita seguir estas instrucciones, usted puede encontrar todos los esquemas, diseños y archivos de software aquí.
