USB Typewriter (4 / 26 paso)

Paso 4: Lista de piezas

Materiales (incluidos con el Kit de bricolaje):

  • Un surtido de imanes de neodimio pequeños.
  • Corte del laser personalizado lengüetas de metal "(contactos de la pluma del)

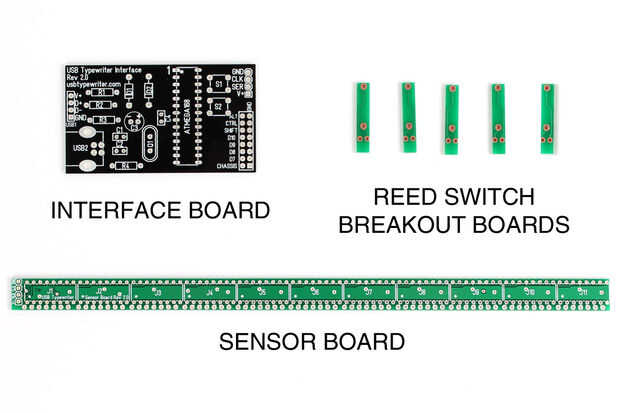

  • Tarjetas de circuitos PCB en blanco

LDM ELECTRONICS (incluido con el Kit de bricolaje):

  • R1: resistencia de 68 ohmios
  • R2: resistencia de 68 ohmios
  • R3: resistencia de 2.2 kohm
  • R4: resistencia de 10 kohm
  • USB2: conector de tipo usb B como FCI 61729-0010BLF
  • C1: condensador de 22pF
  • C2: condensador de 22pF
  • C3 condensador electrolítico de 22uF
  • Q1: oscilador de cristal de 16MHz
  • C4: condensador de .01uF
  • IC1: ATMEGA168, precargado con software de la máquina de escribir USB
  • S1 y S2: interruptor táctil Omron B3F-1005
  • D1 y D2: 3.6V Zener diodo (1N5227B)
  • IC1... IC12: Cambio de M74HC595B1R registros (QTY: 12)
  • 3 o 4 interruptores reed a cambio de sentido, espacio, retorno de carro, etc (Meder PN # ORD211/10-15).
  • Un un microcontrolador Atmega168/328 con bootloader de Arduino y el software de la máquina de escribir USB.

SUMINISTROS (no incluidos en el kit):

  • Un rollo pequeño de cinta adhesiva.
  • Alambre trenzado, AWG preferiblemente 24 o 22 AWG
  • De la soldadura (plomo es la forma de ser)
  • Pegamento
  • "Simple Green" o similar Desengrasante/Limpiador (para gunking de las teclas de la máquina de escribir).
  • Lata de aire comprimido (opcional para la limpieza de su máquina de escribir).

HERRAMIENTAS:

  • Pistola de pegamento caliente
  • Peladores de alambre y tijeras
  • El surtido habitual de pinzas, alicates, destornilladores y otras herramientas de mano para hackin'
  • Un cepillo de dientes (opcional: para fregar con partes de residuos de la máquina de escribir)
  • Herramienta rotatoria Dremel con un disco de corte, o, si no tienes una Dremel, algunos lija de med.
