USB conectado TI TMS320F28027 base ZRLC pinza con

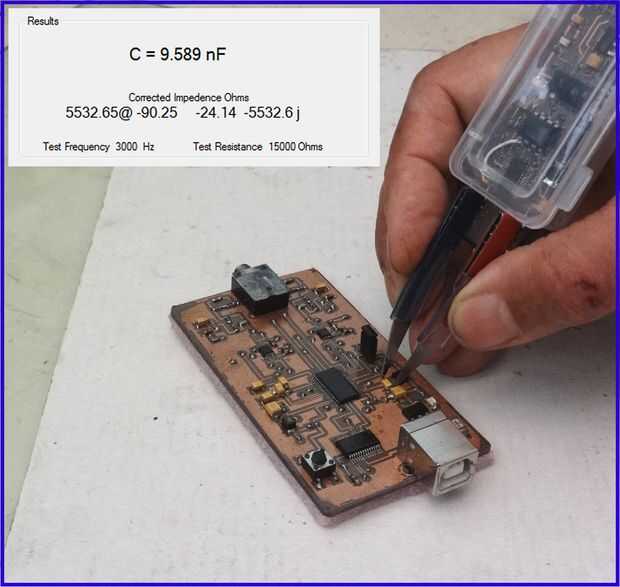

Más multímetros digitales miden la resistencia y capacitancia y LC metros pueden medir inductancia y capacitancia. Presentado aquí es un ZRLC que puede medir resistencia, capacitancia, inductancia e impedancia compleja.
El hardware se construye alrededor de un micro-controlador de TMS320F28027 un ADG714 switch 8-puertos analógicos de los dispositivos analógicos y un Microchip rail to rail doble amplificador operacional MCP6022.
Los detalles de hardware. Archivo HEX para el microcontrolador TMS320F28027 y los archivos de VS2013 .net 2.0 de la interfaz gráfica de PC vienen en este Instructable.
El código fuente (código C de TI CCS5.5 y VS2013 código de VB.Net) es compartido en el repositorio de GitHub: https://github.com/ajoyraman/Aj_ZRLC_Tweezers .
Un modo manual de la impedancia permite experimentos y enseñanza de magnitud, fase y conceptos de impedancia compleja.
Este hardware formará una valiosa herramienta para estudiantes de electrónica y aficionados trabajando con componentes SMD.
Debería ser posible construir esta unidad por menos de $ 25,0
