Paso 5: Experimentación y enseñanza
MODO DE IMPEDANCIA
El modo de impedancia permite la selección manual la resistencia de frecuencia y test de prueba y puede utilizarse para explicar los conceptos de magnitud de la fase, su variación con la frecuencia y los cambios de impedancia compleja.
Los datos proporcionados y visualización de forma de onda dan información adicional que es útil para este propósito.
Por ejemplo 1:

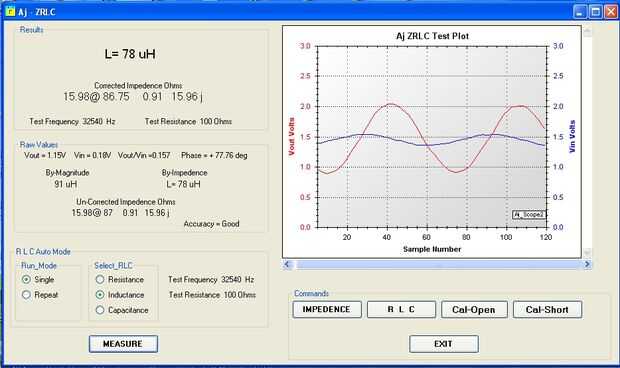

Una inductancia pura se mide 78 uH con una resistencia en serie de 0,91 ω

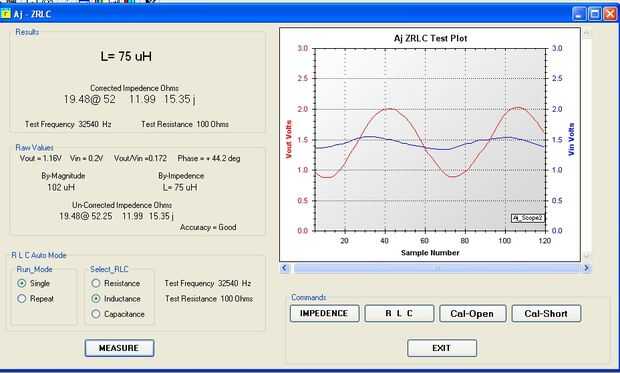

Cuando se agrega una resistencia de 10 Ohm en serie indica 75 uH con 10,99 ohmios
O ejemplo 2:
Un condensador de 10 nF se mide bajo diferentes condiciones

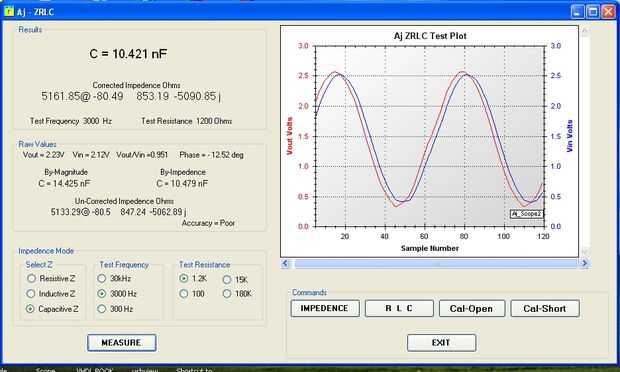

A 3 kHz con una prueba de resistencia de 1,2 k ohmios la ganancia es 0.951 y la fase-12.52 deg

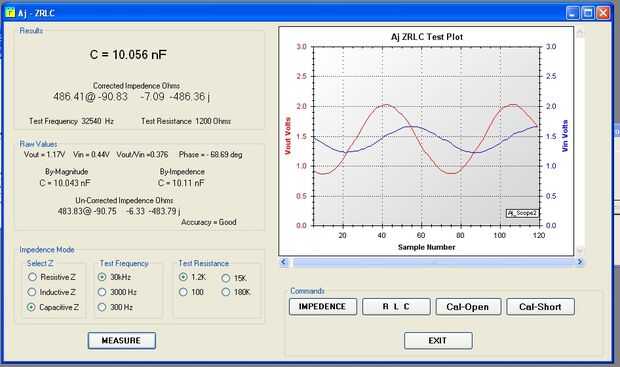

y a 30 kHz con la misma prueba el aumento de la resistencia es 0.376 y grados de fase-68.69.
