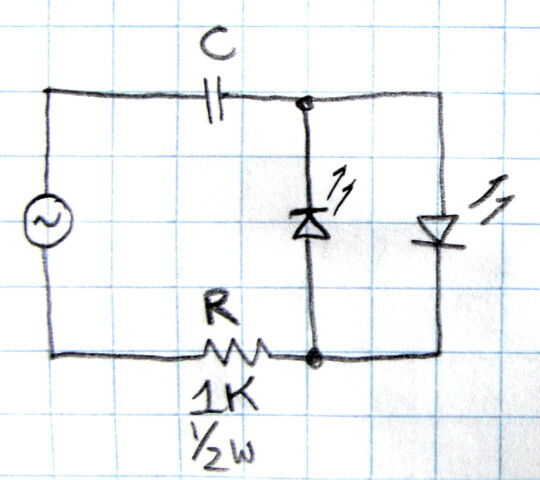

Paso 2: Nuestro circuito

Utilizando el valor de la resistencia de antes, podemos calcular el valor del condensador. Puesto que ya estamos usando un resistor de 1K, la reactancia, X (un término elegante para la resistencia con los condensadores) puede ser 1000 menos de lo que necesitamos.

C = 1 / (2 * pi * f * X) donde f es la frecuencia de red

que es .4uf para 110v 60Hz y .2uf para 240v 50Hz.

En vez de watts como resistencias, condensadores se clasifican por voltios, tenemos para asegurarse de que tenemos tapas para al menos 250 voltios (Estados) y 450 voltios voltios en 200 países.

ADVERTENCIA: Los condensadores con tensión insuficiente pueden explotar!

Este diseño muy simple conducirá LED 2-16 sin cambios. Sólo ponga el mismo número de LEDs en cada rama y asegúrese de que los conectes con flujo de corriente de oposición.
