Use CA con LEDs (parte 2) - y hacer este práctico contador luz. (7 / 9 paso)

Paso 7: Instalación de los LEDs

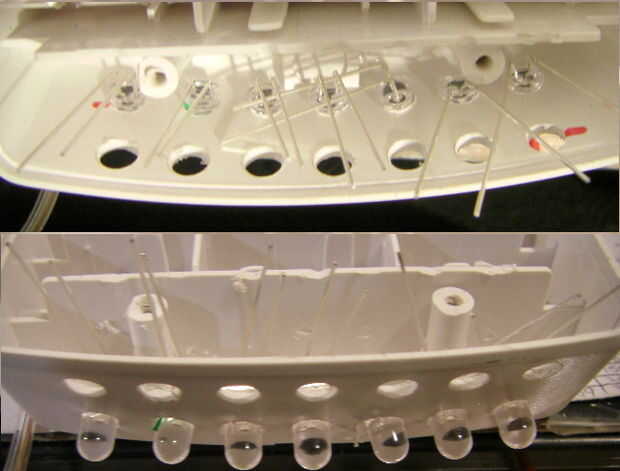

Hacer una marca en un extremo de la fila inferior y otra marca en el extremo opuesto de la fila superior. Esto le dirá al lado que debe ir el extremo positivo (cable más largo) del LED.

Los LEDs de la curva en forma de "L" (alambre corto en el lado apropiado) y colocar en la fila inferior.

Difundir los cables sobre 30o para cruzar de su vecino. La soldadura ligeramente para mantener en su lugar, pero no ajuste extremos.

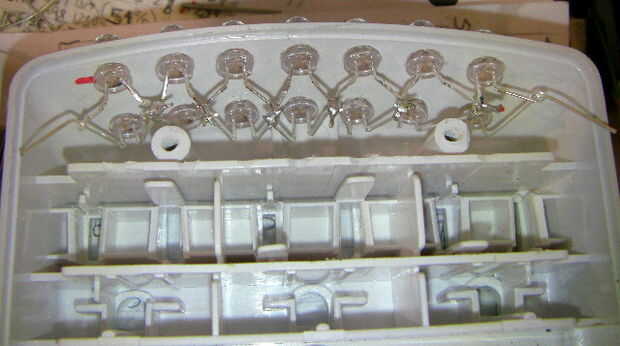

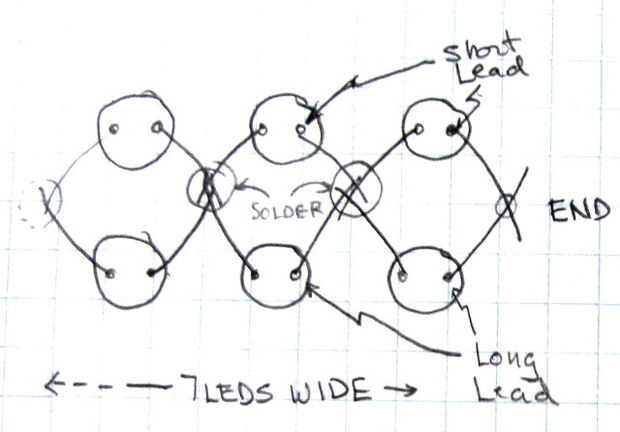

Se junta los LEDs en un enrejado - ver la segunda imagen. Excepto las unidades finales, cada LED debe tener un cable tocando otros 3 LEDs.

Ayuda pre-formando los LEDs de la fila superior, por lo que puede despejar al cruce de "X". (Ver imagen)

Cuando haya terminado, vuelva a colocar cuidadosamente los cables para dejar espacio detrás de la resitor(s) y el condensador. Asegúrese de que los empalmes de la soldadura son sólidos y que no se ponga en cortocircuito cable.
