Use una tabla de pan real de prototipos tu circuito (1 / 7 paso)

Paso 1: historia

En los primeros tiempos de ingeniería electrónico radio y monstruos electrónicos utilizan placas de pan real (literalmente tablas para pan) prototipo sus circuitos.

Wikipedia: En los primeros días de la radio, los aficionados clavo alambres desnudos de cobre o tiras a una tabla de madera (a menudo literalmente una tabla para cortar pan) y componentes electrónicos que se les de la soldadura. [1] a veces un diagrama esquemático del papel primero fue pegado a la Junta como una guía para la colocación de terminales y componentes y los cables fueron instalados sobre sus símbolos en el esquema. También era común el uso de chinchetas o clavos pequeños como puestos de montaje.

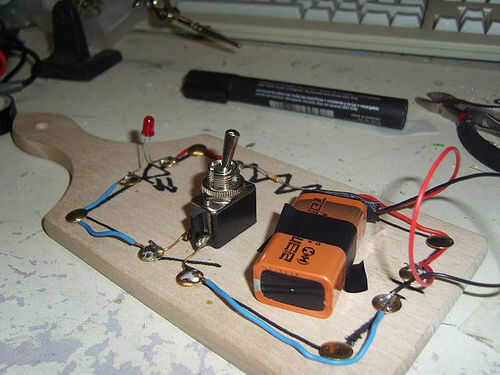

Se podría pensar esta técnica Neandertal es obsoleta, pero todavía hay unas razones para usarlo por ejemplo en contextos educativos. Pero primero, permítame mostrarle cómo construir un circuito en una tabla para cortar pan real.
