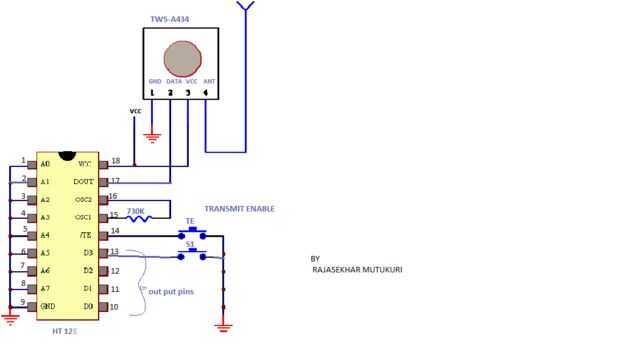

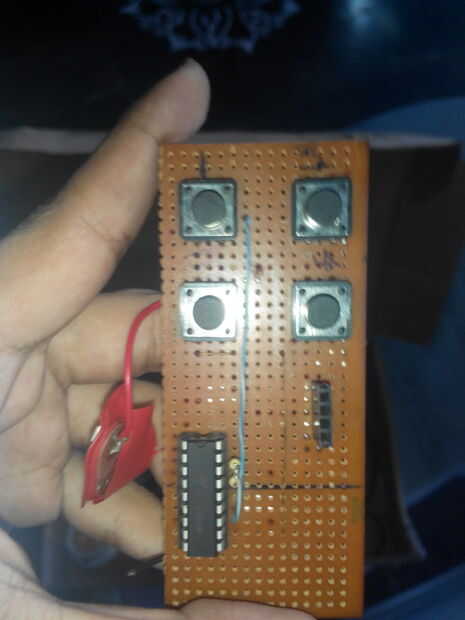

Paso 3: Circuito diagrama transmisión
El TWS-434 y RWS-434 son extremadamente pequeñas y son excelentes para aplicaciones que requieren shortrange
Mandos a distancia RF. El módulo transmisor es solamente 1/3 del tamaño de una estampilla estándar y fácilmente puede ser colocado dentro de una caja de plástico pequeña. TWS-434: La salida del transmisor es hasta 8mW a 433,92 MHz con un rango de aproximadamente 400 pies (área abierta) al aire libre. En el interior, la gama es aproximadamente 200 pies y pasará por la mayoría de paredes...
El transmisor TWS-434 acepta entradas, pueden operar desde 1.5 a 12 v-DC y hacen de edificio digitales
un transmisor miniatura de mano RF muy fácil. El TWS-434 es aproximadamente del tamaño de una estampilla estándar
RWS-434: El receptor también funciona a 433. 92 MHz y tiene una sensibilidad de 3uV. El RWS-434
receptor funciona de 4,5 a 5,5 voltios-DC, y cuenta con salidas digitales y lineales
Nota: Para alcance máximo, la antena recomendada debe ser de aproximadamente 35cm de largo. Para convertir
de centímetros a pulgadas: multiplique por 0.3937. De 35cm, la longitud en pulgadas será aproximadamente de 35 cm x 0.3937 = 13.7795 pulgadas de largo. Probamos estos módulos usando 14", sólido, 24 hobby tipo cable calibre y llegó a una gama de más de 400 pies. Los resultados pueden variar dependiendo de su entorno
