Paso 1: circuitos

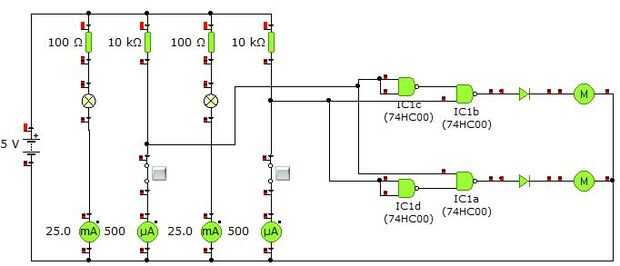

En el diagrama del circuito dado los interruptores deben ser substituidos con transistores de la foto que reciban luz.
El circuito de salida lo siguiente:
Ambos sensores no leer luz es decir sensor de cruzar una línea negra: ambos motores en
Lectura sensores de luz, es decir sensores en blanco: ambos motores en.
Sólo un sensor recibe la luz: Motor conectado al sensor específico circuito funciona.
Fuente de alimentación 5V hizo conectando cables a un viejo cable USB y desde el puerto USB de PC estándar.

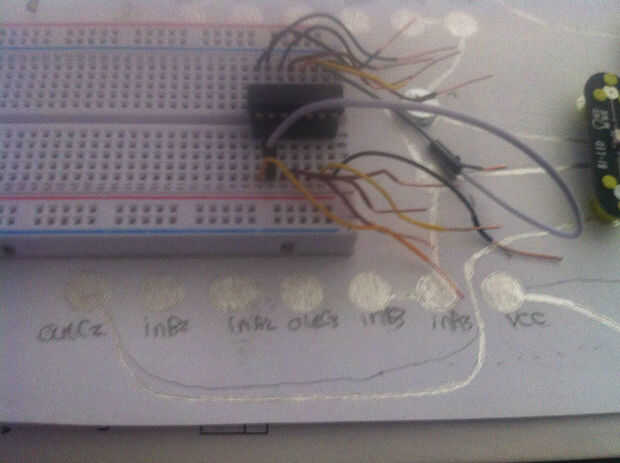

Puerta del NAND 74LS00 estándar fue utilizada.
Se recomienda planificar el circuito con lápiz antes de dibujar con el escriba de circuito.

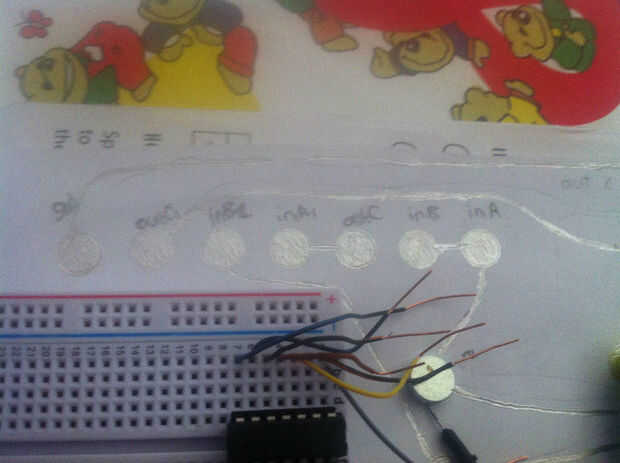

La puerta NAND se coloca en la placa con cables de corriente de la placa para las manchas de tinta en el papel.
La conexión entre el plomo y la tinta mancha se celebra con una clavija de lavado, en las áreas centrales que se lleva a cabo con imanes.

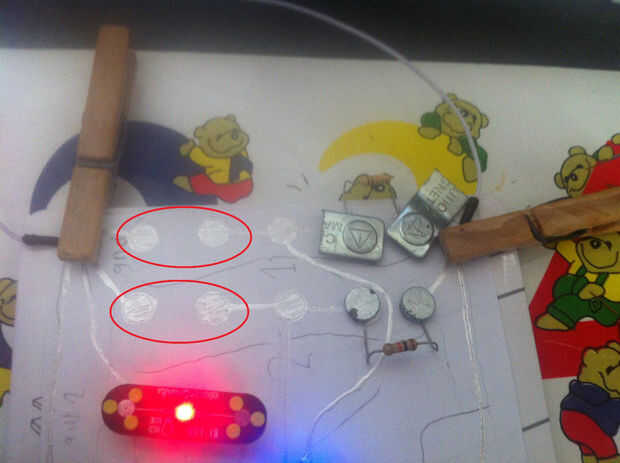

Transistores de la foto ni los emisores están incluidos en el circuito de prueba. Transistores de la foto son para conectar en las posiciones indicadas por los óvalos rojos.

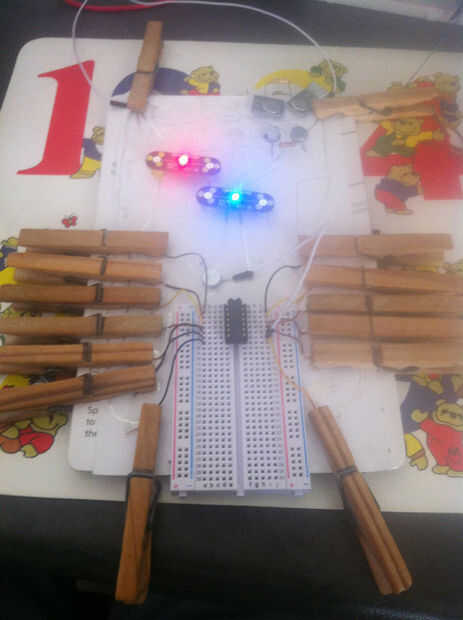

Las salidas del circuito de prueba son los dos pilotos, con motores.
