Uso de Control de proceso estadístico para probar el reloj interno Attiny85 (3 / 7 paso)

Paso 3: Prueba de la frecuencia

Cambie esta línea en el programa original:

 int delaytime = 1000;

para leer:

 int delaytime = 1;

Así que un milisegundo en un milisegundo apagado, el medidor debe leer 500 Hz.

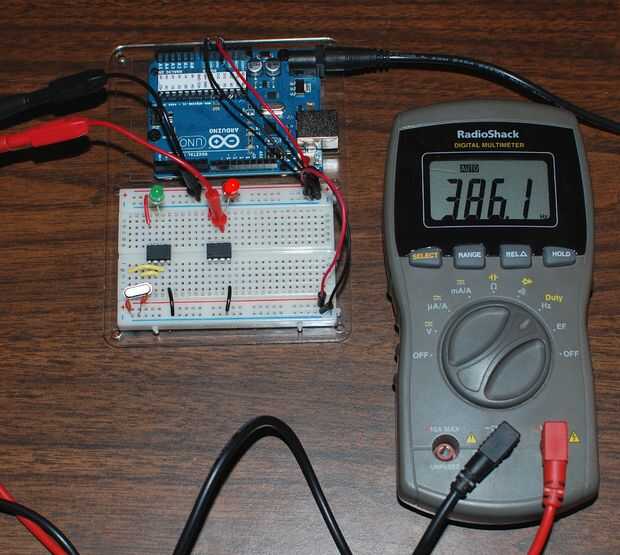

La primera imagen muestra una frecuencia de Hz 386,1 velocidad de reloj de 1 MHz

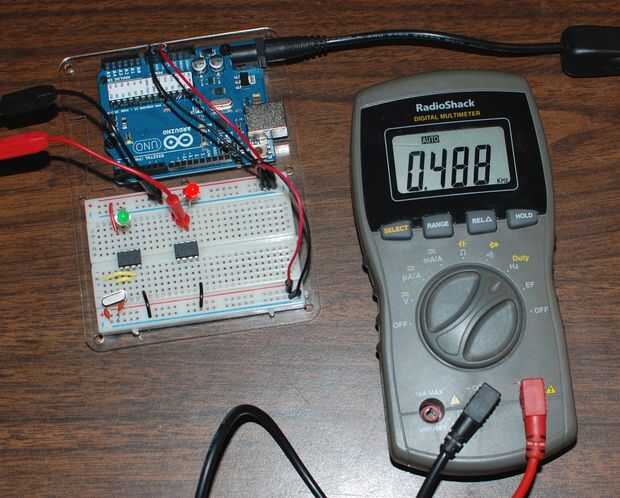

Ahora regresa en el IDE de Arduino y defina el tipo de junta "Attiny85 (reloj interno de 8 MHz)" quemar el cargador de arranque y volver a cargar el programa. La segunda foto muestra 488 Hz a una velocidad de reloj de 8 MHz.

Parece que algún tiempo se pierde cuando está girando el LED de encendido y apagado. Programando en lenguaje ensamblador puedo estar seguro de que cambia en dos ciclos de reloj.
