Uso de RFID para mensajes personales (TfCD) (1 / 4 paso)

Paso 1: RFID Shield - Hardware

Si tu escudo RFID no tiene conectores Unidos, tienes soldadura en primera. El modelo que utilizamos es el RC522.

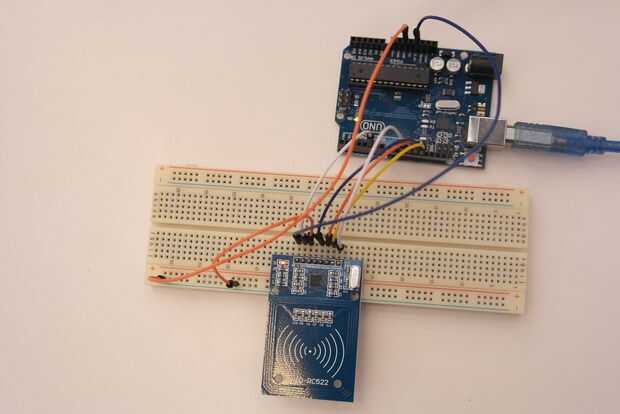

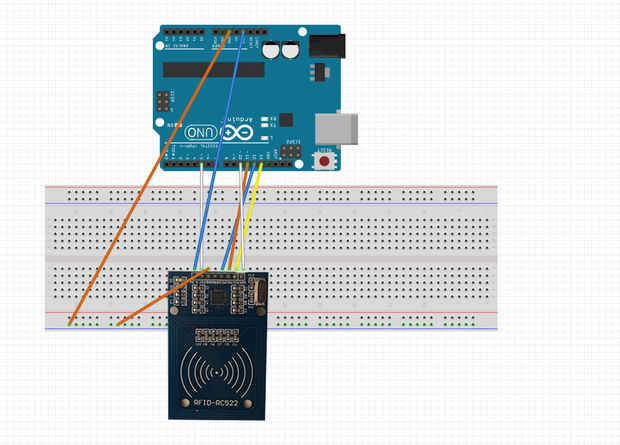

Lamentablemente los pasadores no se alinean con los de la Arduino Uno, usted va a necesitar conectarse manualmente a través de un tablero y cables. Conecte las clavijas como siguiendo:

Arduino--> escudo

  • Pin 5--> Reset
  • PIN 10--> SDA
  • PIN 11--> MOSI
  • Pin 12--> MISO
  • PIN 13--> SCk
  • GND -> GND
  • 3, 3V 3, 3V:-->--

Una vez que el escudo es cableado, un LED deberá encenderse para indicar la fuente de alimentación adecuada.
