Paso 3: 7 segmentos Display - Hardware

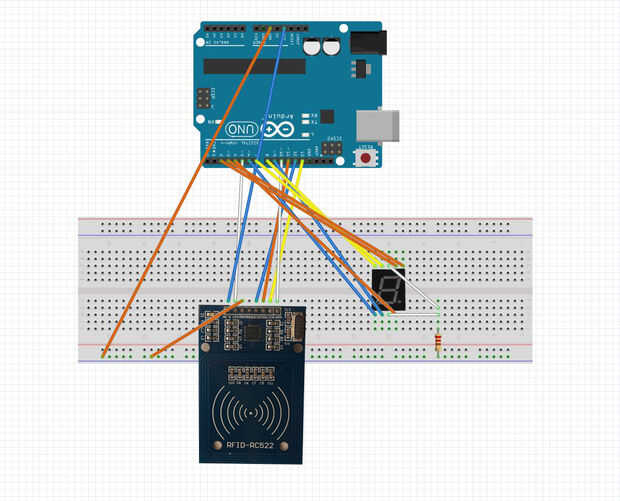

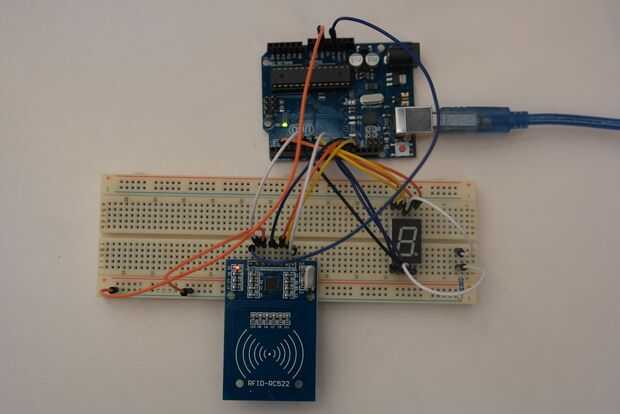

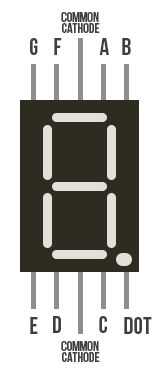

La tarjeta de identificación puede utilizarse ahora para identificar a los usuarios y mostrar un mensaje personal. Para los propósitos de la demostración nos fuimos con algo simple: la identificación de sí mismo. Ahora es tiempo de conectar la pantalla de 7segmentos. Se puede ver un diagrama de cableado en las fotos adjuntadas. Antes de usted todo con alambre, puede probar cada segmento por separado. Primero conectar los cátodos mediados (tanto superior e inferior) a la tierra, a través de una resistencia de 220 Ohm. Agarra un cable Conecte el pin de 5V de arduino y conectar brevemente a cada segmento. Cada vez que el segmento correspondiente deberá encenderse. Es más fácil (código de sabio) a segmentos de alambre A F en la pantalla (ver imagen) para pernos de 2 a 8 en el arduino respectivamente (no necesita el segmento de punto), pero puesto que el pin 5 es tomada ya por el escudo, haremos una excepción y alambre al pin 9 en su lugar. Esto es importante ya que específicamente se tiene que codificarse en así.
